BC847BVC-7 产品概述
产品简介
BC847BVC-7 是一款高性能的小型表面贴装 NPN 晶体管，其具有优异的电气特性和广泛的应用适应性，广泛用于各种电子电路中，包括放大器、开关电路和信号处理。作为 DIODES（美台）公司的优秀产品，BC847BVC-7 采用小型 SOT-563 封装，使其适合高密度电子组装，满足现代电子设备日益减小的尺寸需求。
基本参数
- 安装类型：表面贴装型
- 电流 - 集电极 (Ic) 最大值：100mA
- 电流 - 集电极截止 (ICBO) 最大值：15nA
- 工作温度：-55°C ~ 150°C（TJ）
- 频率 - 跃迁：100MHz
- 功率 - 最大值：150mW
- 电压 - 集射极击穿最大值：45V
- 晶体管类型：NPN（双）
- 不同 Ib、Ic 时 Vce 饱和压降最大值：300mV @ 5mA，100mA
- DC 电流增益 (hFE) 最小值：200 @ 2mA，5V
电气特性分析
BC847BVC-7 的额定集电极电流（Ic）为 100mA，适用于低至中等功率的电路设计。其集电极截止电流（ICBO）仅为 15nA，表明其在非导通状态下具有极低的漏电流，这对于需要高性能和低功耗的应用至关重要。此外，该三极管的最大功率为 150mW，使其适合多样化的电气负载。
工作温度范围为 -55°C 至 150°C，确保了在极端环境下的稳定性能，尤其适合于汽车电子和工业应用。在高频应用中，该晶体管的跃迁频率为 100MHz，能够满足大多数高频信号处理需求，适用于开关应用和射频（RF）电路。
性能优势
BC847BVC-7 的Vce 饱和压降在当 Ic 为 5mA 和 100mA 时均不超过 300mV。这一特性使其在开关电路中表现出色，可以有效降低开关损耗，提高电路的整体工作效率。其电流增益（hFE）最小值为 200，这使得它在小信号放大器应用中能够提供强大的信号增益，促进信号的处理和放大。
应用领域
BC847BVC-7 在多个领域均有广泛应用：
- 消费电子：如音频放大器、小型开关电源、小型电子设备等。
- 工业控制：可以用于传感器信号放大、伺服控制系统、温度监测等。
- 汽车电子：在车载控制系统中作为信号调理和开关元件，支持各种传感器和执行机构。
- 通信设备：应用于射频放大器、信号处理器和数字信号传输中的放大和开关。
封装特性

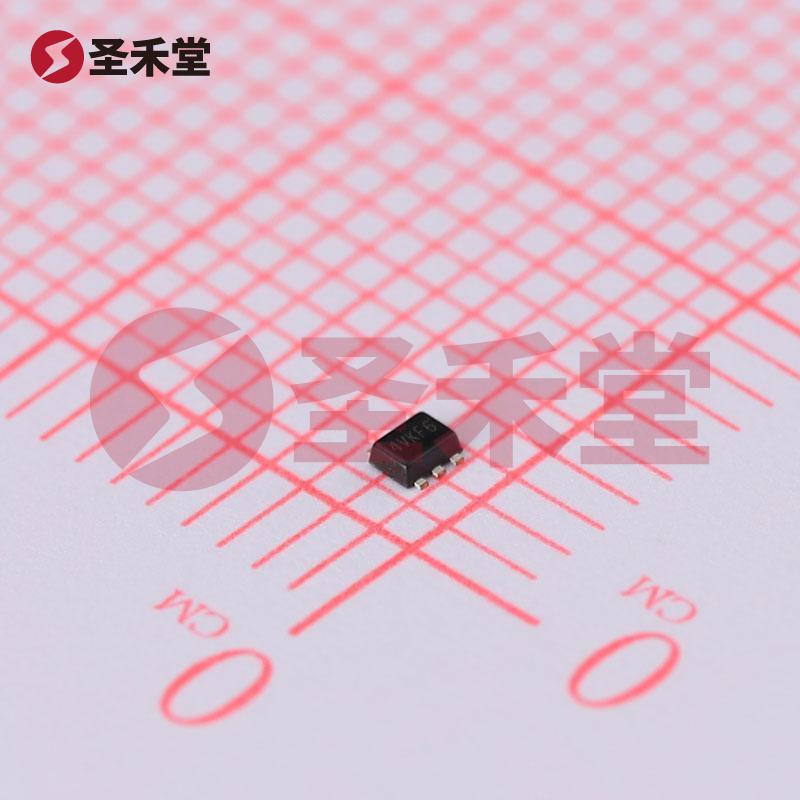

BC847BVC-7 采用 SOT-563 封装，具有小型化、高效热管理和卓越的电气性能。SOT-563 封装使其在表面贴装技术（SMT）应用中具有良好的兼容性，能够加快生产流程并降低制造成本。其紧凑的尺寸也允许在空间受限的电路板上进行有效布局，提高了电路的集成度。
总结
BC847BVC-7 是一款高性能、低功耗的 NPN 晶体管，适合各种高频和低功率应用。凭借其优秀的电气特性、广泛的工作温度范围和小巧的 SOT-563 封装设计，BC847BVC-7 在现代电子产品中占据了重要的地位。无论是在消费电子、工业控制，还是汽车电子和通信设备中，BC847BVC-7 都能为设计师提供可靠的解决方案，助力开发高效、稳定的电子产品。
