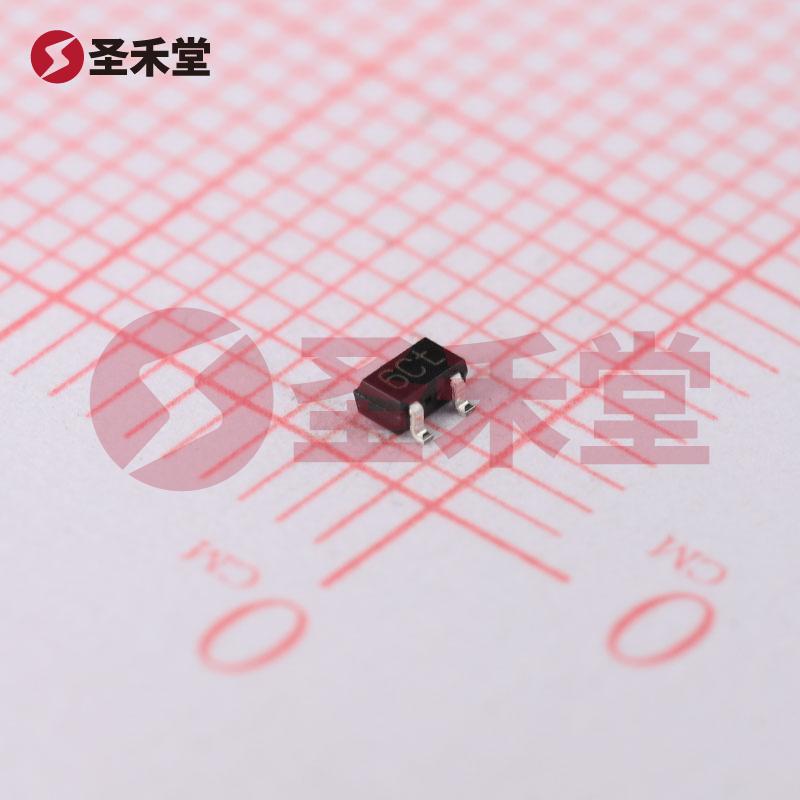

BC817-40W,115

产品概述：BC817-40W,115

基本信息

BC817-40W,115是一款高效的NPN小信号晶体管，具有卓越的电气性能和较宽的应用范围。该器件主要用于信号放大和开关应用，特别适合用于低功率、高频率电子电路中。它的额定功率为200mW，具有500mA的最大集电极电流(Ic)和45V的集射极击穿电压(Vce)，使其在各种条件下能够稳定工作。

主要特性

• 类型：NPN晶体管
• 额定功率：200mW
• 集电极电流（Ic）：最大500mA
• 集射极击穿电压（Vce）：最大45V
• 饱和压降：Vce饱和压降最大值为700mV (在50mA和500mA时)
• 截止电流（ICBO）：最大100nA
• DC电流增益（hFE）：最小值250（在100mA，1V条件下）
• 频率跃迁：100MHz
• 工作温度范围：高达150°C
• 安装类型：表面贴装型
• 封装/外壳：SC-70/SOT-323
• 品牌：Nexperia（安世）

应用场景

BC817-40W,115广泛应用于多种电子设备和电路设计中，特别是在以下领域：

1. 信号放大：由于其卓越的增益特性，BC817非常适合用于音频放大器和其他信号放大电路。
2. 开关应用：能够在较高电流和电压下稳定工作，使其成为开关电路中的理想选择。
3. 电源管理：在开关电源和稳压电源设计中，通过其低饱和压降和高效能，BC817有助于提高应用的能效。
4. LED驱动：可用于小型LED驱动电路，实现高效照明解决方案。

性能优势

• 频率响应：高达100MHz的频率响应，使得该晶体管适用于高频应用，适合用于RF（射频）电路及其他高速信号处理电路。
• 温度耐受性：工作温度可达150°C，意味着在严苛的环境条件下仍能可靠工作，适用于高温应用场合，例如汽车电子设备及工业控制系统。
• 低功耗设计：200mW的功率评级意味着该器件在功耗敏感应用中表现优异，能够提高整个系统的能效。

封装和安装

BC817-40W,115采用SOT-323单元封装，表面贴装（SMT）设计使其适合现代电路板设计，能有效节省空间并提高生产效率。这种小型封装还能减小寄生电感和电容，提高电路性能。

总结

BC817-40W,115是一款灵活、多功能的小信号NPN晶体管，凭借其可靠的电气性能和广泛的适用性，成为设计工程师在开发各种电子设备时的重要选择。无论是在信号放大、开关控制，还是电源管理领域，该晶体管均能提供优秀的性能和可靠性。结合Nexperia（安世）的权威品牌和高质量制造，BC817-40W,115将是您下一代电子项目的理想选择。
