描述：开关二极管 1对共阳极 1.25V@200mA 200V 400mA SOT-23
库存数量
库存：
41190
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.262
200+
0.17
1500+
0.147
3000+
0.13
产品参数
属性参数值
反向恢复时间（trr）50ns
直流反向耐压（Vr）200V
平均整流电流（Io）400mA
正向压降（Vf）1.25V @ 200mA
二极管配置1 对共阳极
二极管类型标准
电压 - DC 反向 (Vr)（最大值）200V
电流 - 平均整流 (Io)（每二极管）400mA（DC）
不同 If 时电压 - 正向 (Vf)1.25V @ 200mA
速度快速恢复 =< 500ns，> 200mA（Io）
反向恢复时间 (trr)50ns
不同 Vr 时电流 - 反向泄漏100nA @ 200V
工作温度 - 结-65°C ~ 150°C
安装类型表面贴装型
封装/外壳TO-236-3，SC-59，SOT-23-3
供应商器件封装SOT-23-3
BAV23A-7-F 产品概述
一、产品简介

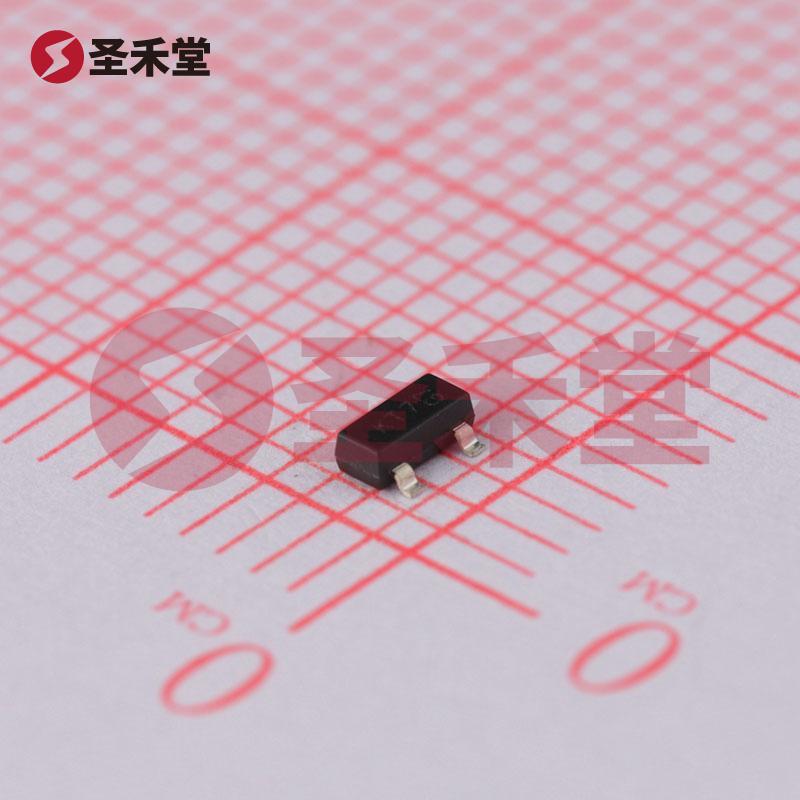

BAV23A-7-F是一种高性能的开关二极管，采用表面贴装方式设计，封装形式为SOT-23，适用于广泛的电子应用。该器件由美台（DIODES）公司生产，以其优越的电气性能和小型化优势，成为现代电子产品中不可或缺的重要组成部分。
二、关键电气参数
BAV23A-7-F具备以下关键电气特性，使其在各类电路中表现出色：
反向恢复时间（trr）: 50ns
- 反向恢复时间是评估二极管在反向工作状态下的性能的重要指标。BAV23A-7-F的快速恢复特性表明其在高频操作中表现优秀，适合PWM和高频开关电源等应用。
直流反向耐压（Vr）: 200V
- 该型号二极管的最大反向耐压值为200V，显著提高了其在高电压环境中的应用潜力，能够有效防止在反向电压下的击穿现象。
平均整流电流（Io）: 400mA
- BAV23A-7-F能够承受的最大平均整流电流为400mA，确保了其在各种电流负载下的可靠性。
正向压降（Vf）: 1.25V @ 200mA
- 该参数表明二极管在工作时的压降，小于其他同类产品，这使得它在电源电路中能减少能量损耗，从而提高系统效率。
反向泄漏电流: 100nA @ 200V
- BAV23A-7-F在200V下的反向泄漏电流极低（100nA），为系统的稳定性提供了保障，尤其是在低功耗应用中显得尤为关键。
工作温度范围: -65°C ~ 150°C
- 其宽泛的工作温度范围使得BAV23A-7-F适合在各种极端环境中运行，增强了产品的适用性。
三、应用领域
BAV23A-7-F广泛应用于诸如以下领域：
- 开关电源：在开关电源电路中作为整流或保护元件。
- 信号处理：用于信号的切换和调节，特别是在高频情况下的应用。
- 数据保护：在关键数据线上，用作过压保护和反向电流保护二极管。
- 通用用途：在大多数需要二极管开关功能的电路中，BAV23A-7-F均可发挥作用。
四、封装与安装
BAV23A-7-F采用表面贴装的SOT-23封装，尺寸小巧，便于PCB布局优化，适合现代小型电子产品的设计需求。表面贴装技术（SMT）可以有效提高生产效率和组件密度，减少占用空间。
五、总结
BAV23A-7-F是一款结合高性能与紧凑设计的开关二极管，其在反向恢复时间、直流反向耐压及整流电流等方面的卓越性能，使其适合于包括开关电源和信号处理等多种应用场景。无论是在高温或低温极端环境中，BAV23A-7-F均能保持稳定可靠的工作表现。凭借其优越的电气特性、紧凑的封装形式以及多元化的应用可能性，BAV23A-7-F一定会在电子行业中继续占据一席之地。
