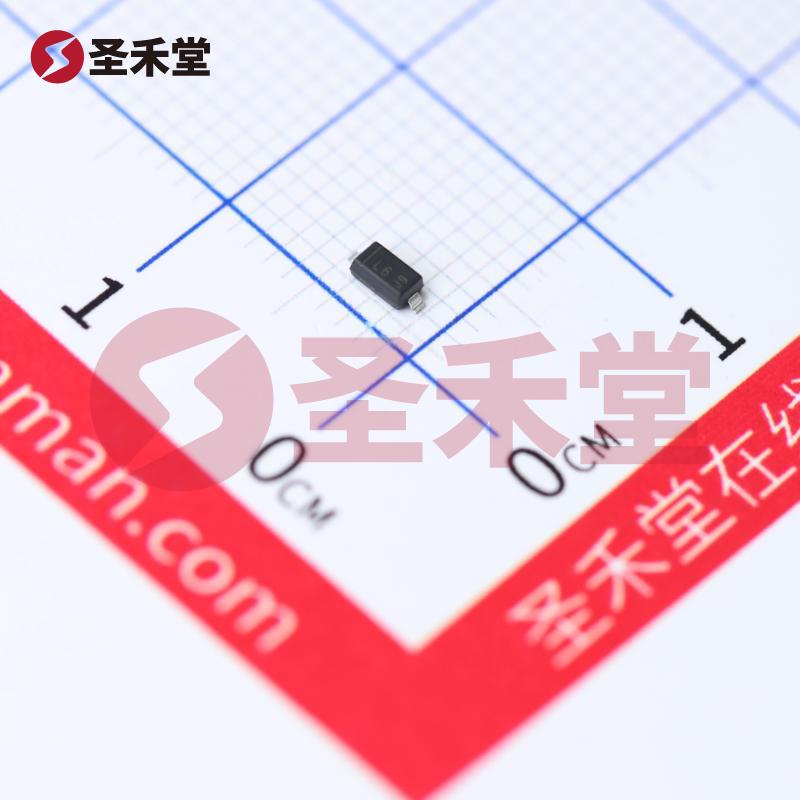

BAT46WQ-7-F

BAT46WQ-7-F 产品概述

1. 产品简介

BAT46WQ-7-F是一款高性能的肖特基二极管，由DIODES（美台）公司生产，采用表面贴装型（SMD）封装，型号为SOD-123。这款二极管以其快速恢复特性和低正向电压降而著称，非常适合用于反向电源保护、整流和信号检波等多个领域。其主要应用于高频电路中对快速开关特性的需求，尤其在电子设备的功率管理和电源转换中表现优异。

2. 主要规格

• 安装类型: 表面贴装型
• 封装: SOD-123
• 电流 - 平均整流 (Io): 150mA
• 正向电压 (Vf): 450mV @ 10mA
• 反向电压 (Vr)（最大值）: 100V
• 反向泄漏电流: 2µA @ 75V
• 速度: 快速恢复（恢复时间 ≤ 500ns）
• 工作温度范围: -55°C ~ +125°C

3. 电气特性

BAT46WQ-7-F在工作时表现出卓越的电气特性，具有160mA的最大持续正向电流，可以在1V的电压下以高达250mA的电流运行。同时，该二极管的正向电压降仅为450mV（在10mA的条件下），这使得它在允许的工作温度下具有较低的功耗和较高的能效。对反向电压的 maximum rating 可达100V，这使其能够在多种应用环境下正常工作。

4. 应用场景

BAT46WQ-7-F适用于多个领域，包括：

• 电源管理：在开关电源和线性电源中，用于反向电源保护和整流应用。
• RF电路：由于其较低的正向电压降和快速恢复时间，适合高频信号的检测与整流。
• 通信设备：在各种通信设备中，BAT46WQ-7-F可用于信号解调和电源管理。
• 家用电器和汽车电子：在家用电器和汽车电子设备中，能够有效处理各种电力需求和控制信号。

5. 优势与特点

• 快速恢复：其快速恢复特性，使之在高频开关场合下能够有效工作，减少开关损失。
• 低电流泄漏：在75V下泄漏仅为2µA，确保设备在静态状态下的能耗最低。
• 耐温性：其工作温度范围的广泛性（-55°C到+125°C）使其能够在严苛的环境中可靠运行，扩展了其应用的灵活性。
• 易于集成：作为表面贴装型元件，BAT46WQ-7-F能够与其他SMD元件方便地集成，提高整体电路设计的紧凑性和布局灵活性。

6. 结论

BAT46WQ-7-F是一款性能卓越的肖特基二极管，凭借其快速恢复时间、低正向电压和优秀的导电特性，成为了当今电子行业中广受欢迎的选择。无论是在电源管理、通信设备，还是在消费电子和汽车电子领域，BAT46WQ-7-F均能满足现代高性能电路设计的需求。随着技术发展与应用场景的多样化，BAT46WQ-7-F的引入为电子设计工程师提供了更为灵活高效的选择。
