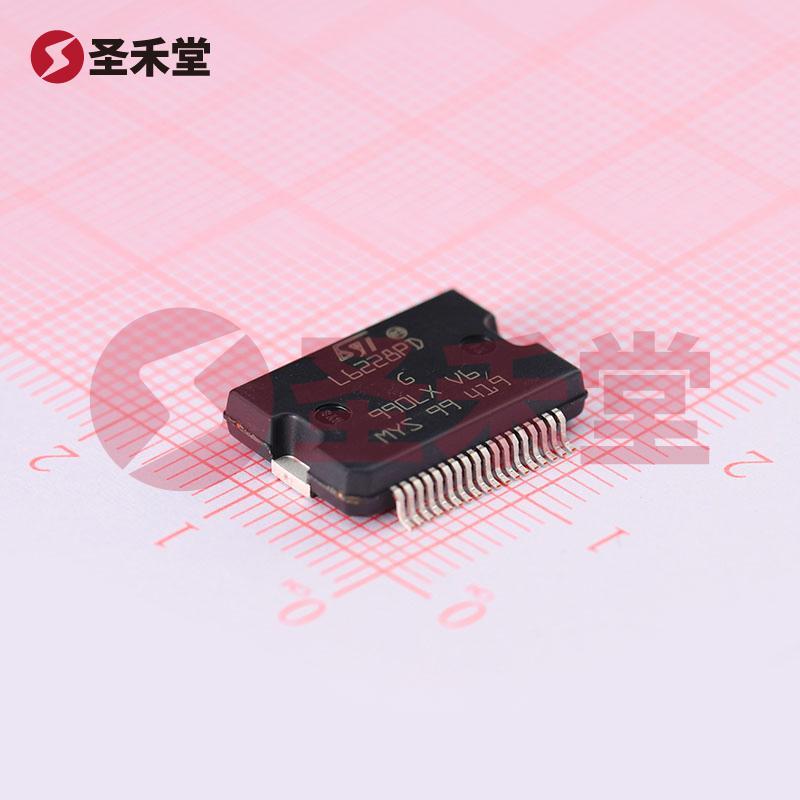

L6228PDTR

产品概述：L6228PDTR 电机驱动芯片

1. 引言

L6228PDTR 是意法半导体（STMicroelectronics）推出的一款高性能电机驱动芯片，广泛应用于各种电机驱动场景。该芯片采用先进的DMOS技术，属于表面贴装型设计，具有半桥输出配置和1.4A的输出电流能力，可以有效满足各种电机类型的需求。L6228PDTR 的工作温度范围广泛，适合在极端环境下运行，其功能集成度高，提供了一站式解决方案，可大幅简化电机驱动系统的设计。

2. 技术规格

L6228PDTR 的参数规格如下：

• 安装类型: 表面贴装型，适合现代电子电路的密集设计。
• 输出配置: 半桥（4），能够有效驱动双极性步进电机。
• 输出电流: 1.4A，适合多种小型和中型步进电机的需求。
• 技术: 基于DMOS技术，具有高效率和较低的热损耗。
• 步进分辨率: 1和1/2，两种步进模式可以根据应用场景灵活选择。
• 电机类型: 双极性步进电机，使其具有广泛的适用性。
• 电压范围: 支持8V至52V的负载电压，能够满足多种供电条件。
• 接口: 并联配置，便于多芯片协同工作和扩展设计。
• 工作温度: -25°C至+125°C，适合严酷的工作环境。
• 功能: 集成驱动器，控制和功率级，简化系统设计。

3. 应用领域

L6228PDTR 在多个应用场景中表现卓越，主要包括：

• 工业自动化: 在机器人、输送带和自动化装配线中，作为电机控制系统的一部分。
• 家电产品: 在洗衣机、打印机等家用电器中，提供精确的电机控制。
• 计算机周边设备: 用于打印机驱动、光盘驱动器等。
• 医疗设备: 驱动各类小型步进电机，实现高精度的运动控制。
• 玩具: 电动玩具常常需要精确的马达控制，L6228PDTR 能够提供稳定的支持。

4. 性能优势

L6228PDTR 的独特优势在于其高集成度和可靠性。相比于离散元件解决方案，该芯片集成了控制逻辑和功率级，减少了 PCB 板上的元器件数量，从而提升了信号完整性和系统的可靠性。此外，DMOS 技术使得其在高电流下依然保持较低的开关损耗，优化了整体能效，尤其在需要持续运转的应用中表现尤为出色。

5. 设计和布局

利用L6228PDTR进行设计时，工程师需注意电源和地面的布局，以减少噪声和干扰。同时，应确保散热设计合理，以防止芯片在高负载下过热。设计时推荐使用合理的电容配合以提高系统的稳定性，并在PCB设计中充分考虑导线宽度和走线方式，以处理可能出现的高电流。

6. 结论

综上所述，L6228PDTR 是一款功能强大、性能卓越的电机驱动芯片，特别适合于对电机控制要求严格的应用。其高效的电源管理、广泛的电压范围和良好的工作温度特性，使其在工业、家电、医疗等众多领域具有广泛的市场前景。无论是在原型设计阶段还是在批量生产中，L6228PDTR 无疑都是一个理想的选择，通过采用这一高集成度的解决方案，用户能够在系统设计上获得更大的灵活性和更高的可靠性。
