IRLML6346TRPBF

产品概述：IRLML6346TRPBF

一、基本信息

IRLML6346TRPBF 是一款高性能 N 沟道 MOSFET，由知名半导体制造商英飞凌（Infineon）出品，广泛应用于各种电子电路中。该器件专为高效能和低功耗的应用设计，其封装类型为 SOT-23（Micro3），便于面贴技术的应用。

二、关键参数

1. 电气特性：

   • 漏源电压（Vdss）：30V
   • 连续漏极电流（Id @ 25°C）：3.4A
   • 驱动电压：具有较宽的驱动电压范围，最小 Rds On 在 2.5V 至 4.5V 范围内实现。
   • 导通电阻（Rds On）：在 3.4A 和 4.5V 下时，最大值为 63 毫欧，这使得该 MOSFET 在开启状态下表现出优秀的电气特性。

2. 启动和关闭特性：

   • 阈值电压（Vgs(th)）：最大值为 1.1V （@10µA），适合低电压驱动应用。
   • 栅极电荷（Qg）：仅为 2.9nC（@4.5V），意味着较快的开关速度，减少开关损耗。

3. 输入和功耗特性：

   • 输入电容（Ciss）：最大为 270pF（@24V），良好的高频响应能力。
   • 功率耗散（Pmax）：最大功耗为 1.3W，适合中等功率的应用场合。

4. 工作温度：

   • 工作温度范围宽广，从 -55°C 至 150°C，确保在严苛环境下的可靠性。

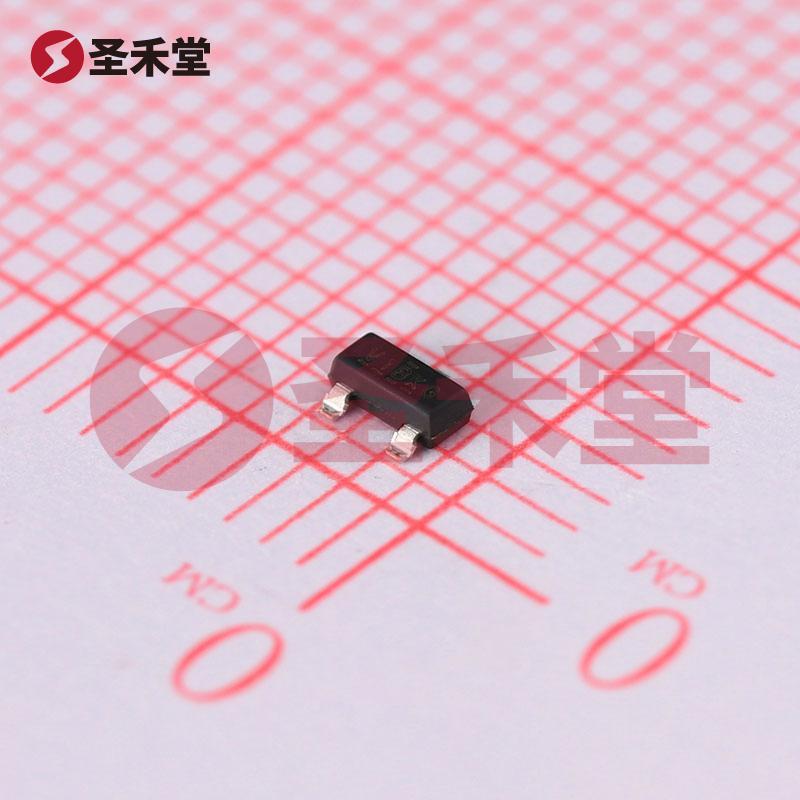

三、封装与安装

IRLML6346TRPBF 采用表面贴装型封装 SOT-23 (Micro3)，这种小型化设计使得其在空间有限的 PCB 设计中极具优势。该封装不仅减少了电路板的面积，同时也提高了其热管理效果。

四、应用场景

IRLML6346TRPBF 功能强大，适用于多种应用环境，包括但不限于：

• 开关电源：能够承受高频开关操作，减少能量损耗。
• 电机驱动：高效的导通电阻和反向恢复特性，使其适合用于电机驱动电路。
• LED 驱动：在 LED 照明应用中，提供稳定的电流输出。
• 负载开关：可用于实现高效的负载切换，提升总体系统效率。

五、竞争优势

与同类产品相比，IRLML6346TRPBF 的低 Rds On 和较低的栅极电荷，意味着更低的开关损耗和热管理，从而提高了功率转换效率。此外，其宽广的工作温度范围和较小的封装设计，使得该 MOSFET 在各种应用中都能保持高效稳定的性能。

六、总结

总的来说，IRLML6346TRPBF 是一款功能强大、性能优越的 N 沟道 MOSFET，适用于多项电子应用。其出色的电气特性、良好的热管理特性以及易于集成的封装设计，使其成为现代电子设计的理想选择。无论是在消费电子、工业控制还是电力管理领域，IRLML6346TRPBF 都能为设计师提供可靠、高效的解决方案。
