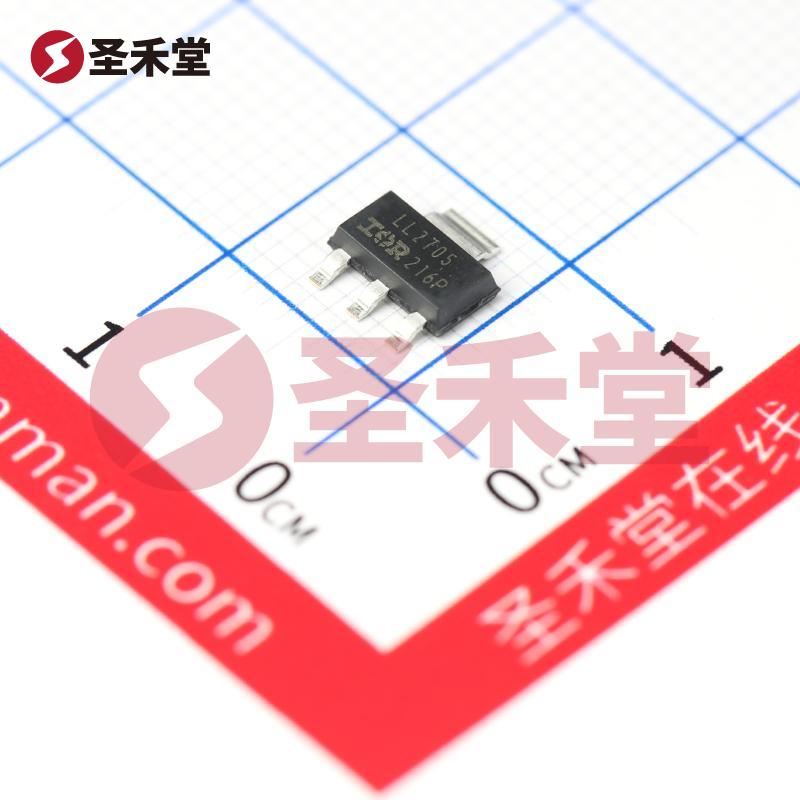

IRLL2705TRPBF

产品概述：IRLL2705TRPBF MOSFET

一、产品简介

IRLL2705TRPBF 是一款高性能的 N 通道 MOSFET（场效应管），由全球领先的半导体制造商英飞凌（Infineon）出品。该器件专为需要高效电源转换和控制的应用而设计，具备出色的电气性能和热管理特性，广泛应用于电源供应、驱动电路和电机控制等领域。

二、关键特性

1. 漏源电压（Vdss）: 此器件额定漏源电压为55V，确保在高压环境下的稳定工作。
2. 连续漏极电流（Id）: 在25°C环境下，IRLL2705TRPBF 可承受最大3.8A的连续漏极电流，优于同类产品，适应高负载需求。
3. 导通电阻（Rds(on)）: 在10V栅极驱动电压下，典型的导通电阻为40毫欧，极低的导通电阻有助于减少开关损耗，从而提高整体效率。
4. 阈值电压（Vgs(th)）: 该器件的阈值电压最大值为2V（@250µA），确保能够在较低的驱动电压下工作，适应多种控制信号。
5. 栅极电荷（Qg）: 在10V驱动下，栅极电荷为48nC，说明在开关过程中占用较少的驱动功率，有助于提升高频开关应用的效率。
6. 输入电容（Ciss）: 在25V下测得的最大输入电容为870pF，使其适合于高速开关和高频应用。
7. 工作温度范围: 工作温度范围广泛，-55°C至150°C的耐温性使其在极端环境条件下依然稳定工作。
8. 封装类型: 该器件采用SOT-223表面贴装封装，适合于空间受限的应用，易于自动化流水线封装和热管理。

三、应用领域

IRLL2705TRPBF广泛适用于以下领域：

• DC-DC转换器: 由于其较高的开关频率和低导通电阻，适合用于高效率的DC-DC转换设计。
• 电源管理: 可用于电源调节和电池管理系统，增强系统的电源效率。
• 电机控制: 在电机驱动和控制中，提供稳定的电流和高效的切换性能。
• 消费电子: 应用于各种消费电子产品中，帮助提高产品的电能使用效率。
• LED驱动电路: 由于其低损耗特性，也可以用于LED灯驱动电路，提升灯具效率和寿命。

四、设计考虑

在设计电路时，使用IRLL2705TRPBF要注意以下几点：

• 栅极驱动: 确保提供足够的栅极驱动电压，以达到最小导通电阻，确保电流承载能力。
• 散热管理: 在最大功率耗散1W的情况下，合理设计散热措施以确保器件工作在安全的温度范围内。
• PCB布局: 进行合理的PCB布局设计以降低寄生电感和电容，提高开关速度和稳定性。

五、总结

IRLL2705TRPBF是一款具备高性能指标的N通道MOSFET，专为高效率应用而设计，适合需要高切换速度和低导通电阻的电源管理及电机控制领域。其性能优越、适应广泛的工作温度范围和高达1W的功率耗散，使其成为现代电子设计中不可或缺的基础元件。无论是采用于高频DC-DC转换、消费电子，还是其他电源管理应用，IRLL2705TRPBF都将提供可靠的支持。
