LD1117ASTR

LD1117ASTR 产品概述

概述

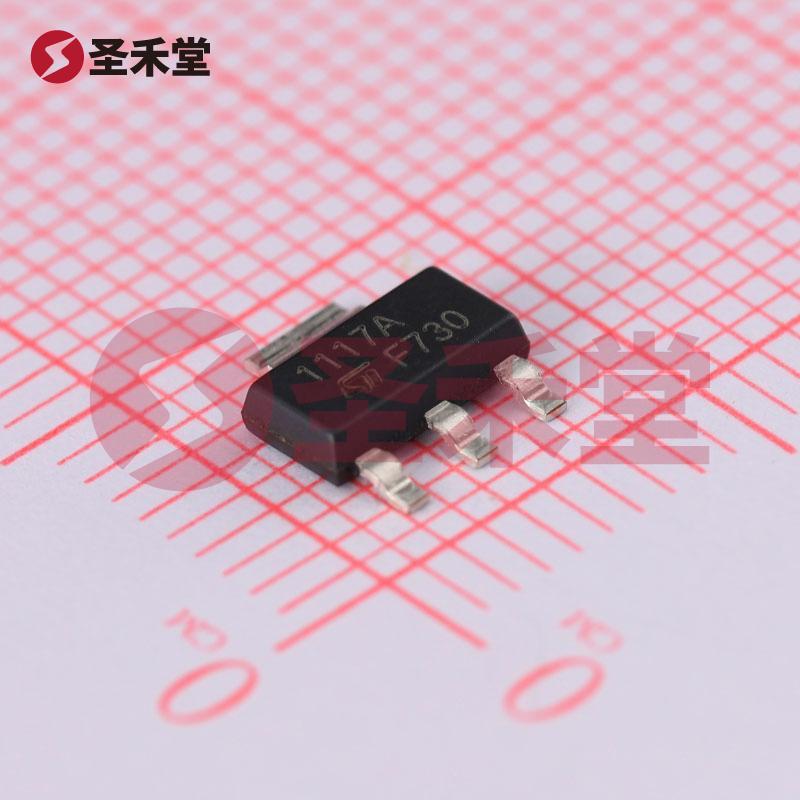

LD1117ASTR 是一款由意法半导体（STMicroelectronics）推出的高性能线性稳压器（LDO），封装形式为 SOT-223。该产品具有可调输出电压范围，允许范围从 1.25V 到 15V，适用于多种电子应用中对稳压电源的需求。其设计目标是为电路提供稳定的电压输出，以满足对电源质量日益增长的要求。

技术参数

LD1117ASTR 的主要规格包括：

• 输入电压范围：最大输入电压为 15V，确保了多种电源条件下的兼容性。
• 输出电流：在1A的输出电流能力使其适合驱动多个负载，包括逻辑电路、传感器及其他微控制器等。
• 稳压器数：该器件配置为单通道稳压（1个稳压器），满足一般应用的需求。
• 输出电压：可调输出电压从1.25V到15V，用户可以根据具体的电路需求自由调整输出电压。
• 压降：最大压降为1.3V，典型值为1.15V（当输出电流为1A时），这在多种电流载荷情况下提供了良好的效率。
• 静态电流：在无负载情况下，静态电流仅为5mA，极具能效，适合低功耗应用。
• PSRR（电源纹波抑制比）：80dB（在120Hz），优良的PSRR性能有助于降低电源噪声对电路的影响，更加提高了输出电压的稳定性。
• 保护功能：LD1117ASTR 具备过流和过热保护，保障在极端工作条件下的安全性和可靠性。

应用领域

考虑到其优异的电压稳定性和灵活的输出设定，LD1117ASTR 常用于以下应用场景：

1. 消费电子：广泛应用于各种消费类电子产品的电源管理模块，为MCU、传感器、显示器等部分提供精准的电压源。
2. 通信设备：在通信设备中用作稳压源，保障设备在高负载波动下的稳定运行，有效提升传输的可靠性。
3. 便携式设备：由于其低静态功耗，LD1117ASTR 非常适合用于便携式设备，延长电池寿命。
4. 工业控制：在工业控制应用中，提供可靠的电源管理解决方案以支持自动化设备的运行。

设计考虑

设计工程师在使用 LD1117ASTR 进行电路设计时，应注意以下几点：

• PCB布局：合理的PCB设计可以确保良好的散热性能和电流路径控制，尤其在高负荷工作时。
• 输入电容和输出电容：为了提高稳定性，通常推荐在输入和输出端各连接适当的电容，可减少由电源引起的电压波动。
• 散热处理：虽然LD1117ASTR有内置的过热保护，但在长时间大电流输出状态下，额外的散热措施可提升其运作的安全性和可靠性。

结论

总之，LD1117ASTR 是一款灵活且高效的可调线性稳压器，适用于多个领域的电源管理需求。其多种保护功能与良好的电源纹波抑制特性使得它在现代设备中具有广泛的应用潜力。在设计过程中，合理的元件选择与电路布局能确保其性能的充分发挥。选择 LD1117ASTR，将为您的设计项目提供高效及可靠的电源解决方案。
