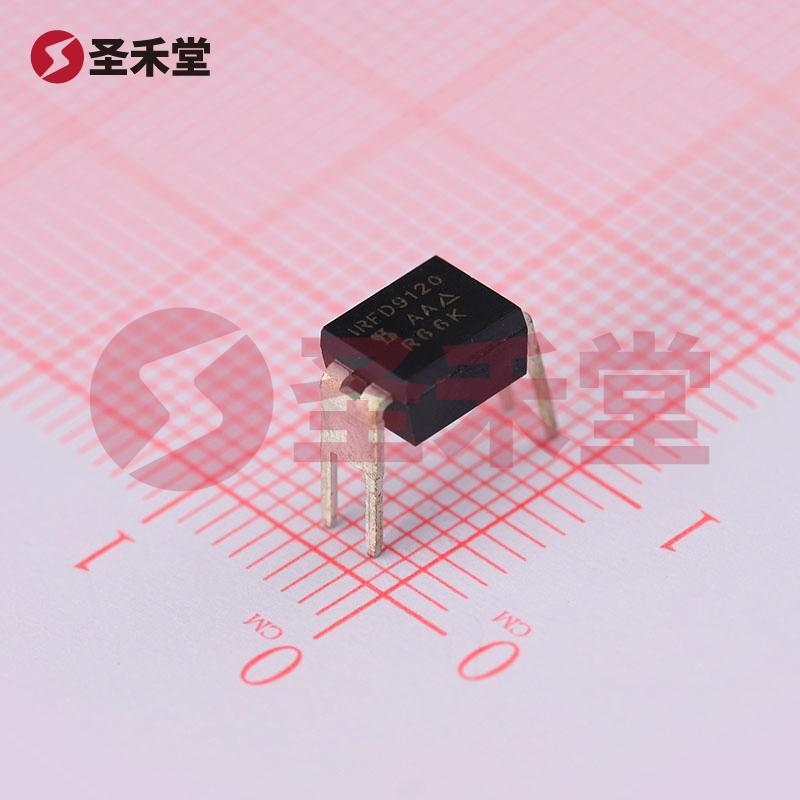

IRFD9120PBF

产品概述：IRFD9120PBF P沟道MOSFET

产品简介

IRFD9120PBF是一款高性能P沟道MOSFET，具有出色的电气特性和热性能，特别适合低功率开关和信号处理应用。这款器件由知名电子元器件制造商VISHAY（威世）出品，具有丰富的应用场景，包括用于电源管理、负载开关以及替换传统的BJT（双极晶体管）。

关键特性

1. 漏源电压（Vdss）: 此器件的额定漏源电压高达100V，能够应对多种高电压应用场景。
2. 连续漏极电流（Id）: 在25°C的环境温度下，IRFD9120PBF能够提供1A的连续漏极电流，保证了其在实际工作中的稳定性和可靠性。
3. 导通电阻（Rds(on)）: 该器件在10V的栅源电压和600mA漏极电流下，其导通电阻为600mΩ，表明其低功耗和高效率特性，这对于提升电路整体性能及降低功耗具有重要意义。
4. 栅源极阈值电压（Vgs(th)）: 其阈值电压为4V @ 250µA，使得MOSFET能够在相对较低的控制电压下开关，进一步简化电路设计。
5. 驱动电压: 最大Rds On和最小Rds On的驱动电压为10V，适合大多数逻辑电平驱动电路。
6. 输入电容（Ciss）: 在25V时，其输入电容（Ciss）为390pF，能够有效降低开关损耗，从而提高开关频率。
7. 工作温度范围: IRFD9120PBF能够在-55°C到175°C的广泛温度范围内工作，确保其在苛刻环境下的可靠性。
8. 功率耗散: 最大功率耗散为1.3W（Ta=25°C），为高效散热设计提供了依据。
9. 封装类型: 该器件采用了4-DIP封装，尺寸为0.300"（7.62mm），适用于通孔安装，便于集成于多种电路板设计。

应用场景

IRFD9120PBF适用于多个行业的各项应用，由于其高电压、高电流能力和强大的导通性能，使其非常适合以下场景：

• 电源管理: 主要用于开关电源、DC-DC变换器及无源PFC电路，这些应用中对MOSFET的高效性能和耐压能力要求较高。
• 负载开关: 在传统的负载开关电路中，IRFD9120PBF能够有效地控制电流，保持低的开关损耗，提升整个设备的效率。
• 信号开关: 适合用于音频和视频信号的开关，这种场合下需要极低的噪声和失真。
• 电池管理系统: 由于其低导通电阻，该MOSFET在电池充放电过程中表现出色，提高电池的使用效率。

结论

IRFD9120PBF P沟道MOSFET凭借其卓越的技术规格和可广泛应用的能力，成为电子设计工程师和开发人员在选择高效开关元件时的理想选择。无论是在电源管理、负载开关还是其他要求高性能的应用中，它都能提供可靠的解决方案，助力于更高效的电子系统设计。凭借VISHAY的品牌知名度和产品质量，IRFD9120PBF为您的设计带来信心和保障。
