IRFB11N50APBF

产品概述：IRFB11N50APBF

IRFB11N50APBF 是一款由 VISHAY（威世）公司制造的高性能 N 沟道金属氧化物半导体场效应管（MOSFET）。此 MOSFET 在设计中采用了先进的技术，具有出色的电气特性，广泛应用于各种高压、电流和功率的电力电子设备中。

主要技术规格

1. 漏源电压（Vdss）: IRFB11N50APBF 的漏源电压额定值高达 500V，使其能够在高压应用中稳定运行。

2. 连续漏极电流（Id）: 在 25°C 环境温度下，该器件能承受最高达 11A 的连续漏极电流，确保其在各类电流传输场景中表现优异。

3. 导通电阻(Rds(on)): IRFB11N50APBF 在 10V 驱动电压下，6.6A 电流时的导通电阻为 520mΩ。这一低导通电阻值有助于降低功率损耗，这对于高效率电源设计尤为重要。

4. 最大功率耗散: 该 MOSFET 的最大功率耗散能力达到 170W（当芯片温度 Tc 为 25°C 时），使其在大功率应用中具备良好的热管理特性。

5. 栅源阈值电压（Vgs(th)）: 对于驱动电路，IRFB11N50APBF 的栅源阈值电压为 4V（在 250µA 下），这意味着其在较低的栅压下就可以能够有效开启，简化了驱动电路的设计。

6. 栅极电荷 (Qg): 在 10V 驱动下，栅极电荷最大值为 52nC，低栅电荷值有助于提高开关速度和效率。

7. 工作温度: 此器件支持宽工作温度范围，从 -55°C 到 150°C，使其适用于严苛的环境条件。

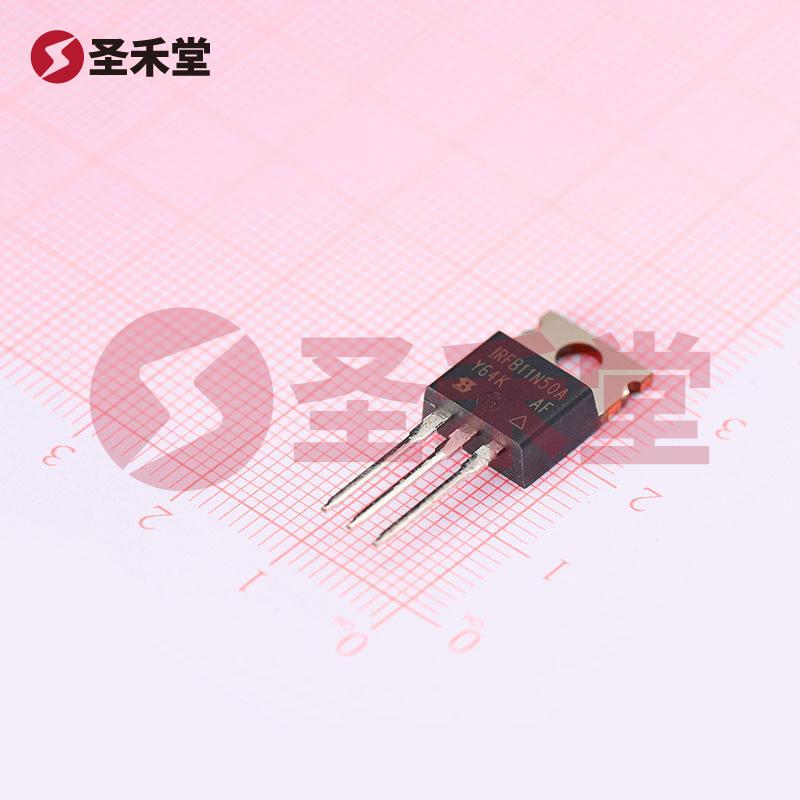

8. 封装: IRFB11N50APBF 采用 TO-220AB 封装，适合通孔安装，便于散热和布线，增加了设计灵活性。

应用场景

IRFB11N50APBF 的高压和高电流能力，使其在许多领域都有广泛的应用，主要包括但不限于：

• 开关电源: 在用于 AC-DC 转换及 DC-DC 转换的开关电源中，IRFB11N50APBF 可以有效地提高转换效率，并降低电能损耗。

• 电动汽车: 由于其高耐压和大电流能力，该 MOSFET 可以用于电动汽车的驱动系统，确保可靠运行。

• 工业控制: 在工业自动化设备中，IRFB11N50APBF 被应用于驱动电机和其他高功率负载，以实现高效能和可靠控制。

• LED 照明驱动: 该器件也可用于 LED 驱动器中，提升整个照明系统的性能和效率。

结论

总体而言，IRFB11N50APBF 是一款强大的 N 沟道 MOSFET 解决方案，具有高耐压、低导通电阻和宽温度范围等特性，适合多种高性能电力电子应用。通过采用此 MOSFET，设计工程师可以在满足高效能要求的同时，确保设备的可靠性和稳定性。随着电源技术和电子设备的发展，IRFB11N50APBF 将继续发挥其重要角色，为电力电子领域带来更多创新动力。
