IRF9540PBF

IRF9540PBF 产品概述

概述

IRF9540PBF 是一款由威世半导体（VISHAY）制造的高性能 P-沟道金属氧化物半导体场效应管（MOSFET），其主要参数包括最大漏源电压为 100V、连续漏极电流为 19A，以及可耗散的功率高达 150W。该器件采用 TO-220AB 封装，适合多种工业和消费电子应用。

关键参数

1. 漏源电压 (Vdss): 最高可承受 100V 的电压，这使得 IRF9540PBF 可用于高压电路设计。
2. 连续漏极电流 (Id): 在 25°C 下，设备的连续漏极电流额定值为 19A，使其在许多高功率应用中非常有效。
3. 导通电阻 (Rds(on)): 在 11A 和 10V 驱动电压条件下，其漏源导通电阻为 200mΩ。这一低电阻设计能够有效减少导通损耗，提升电源转换效率。
4. 栅源极阈值电压 (Vgs(th)): 该值为 4V @ 250µA，表明在该电压下，MOSFET 将开始导通，适合低电平驱动。
5. 驱动电压: 最大驱动电压为 10V，确保了最佳导通性能。
6. 功率耗散: 最大功率耗散为 150W（Tc），使其适合高热载荷的运行环境。
7. 工作温度范围: 该元件能够在 -55°C 至 175°C 的温度范围内工作，为在严酷环境中应用提供了保障。

应用场景

IRF9540PBF 可用于各种应用，包括但不限于：

• 开关电源: 由于其高效能和低导通电阻，适合用于高频开关电源。
• 电机控制: 适合用于直流电机的控制和驱动电路。
• 电池管理系统: 可用于电池组的均衡、充电和放电管理。
• 照明控制: 包括LED驱动器以及其他灯光控制应用。
• 功率放大器: 在音频和射频应用中，可满足功率放大需求。

封装与设计适配

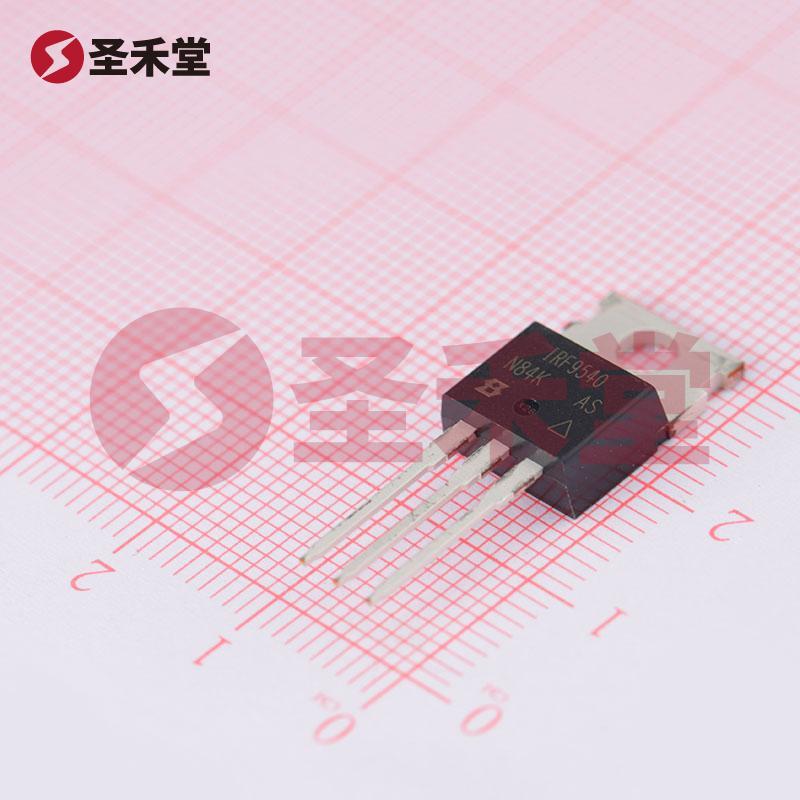

IRF9540PBF 采用 TO-220AB 封装。这种封装形式提供了良好的散热性能和易于安装的特性，通孔设计使其能够轻松集成到各种电路板设计中。此外，TO-220AB 封装的尺寸和布局使之适合于更高功率密度的设计。

结论

综上所述，IRF9540PBF 是一款性能卓越、应用广泛的 P-沟道 MOSFET，凭借其高电压、低导通电阻、宽工作温度范围以及良好的功率耗散能力，为设计工程师和市场提供了可靠的选择。无论是在工业自动化、高效电源管理，还是消费电子产品中，IRF9540PBF 都能发挥其强大的性能优势。相关设计人员可以根据其性能参数，将该产品整合到各自的电路设计中，以实现更高的整体系统效率和更优异的控制能力。
