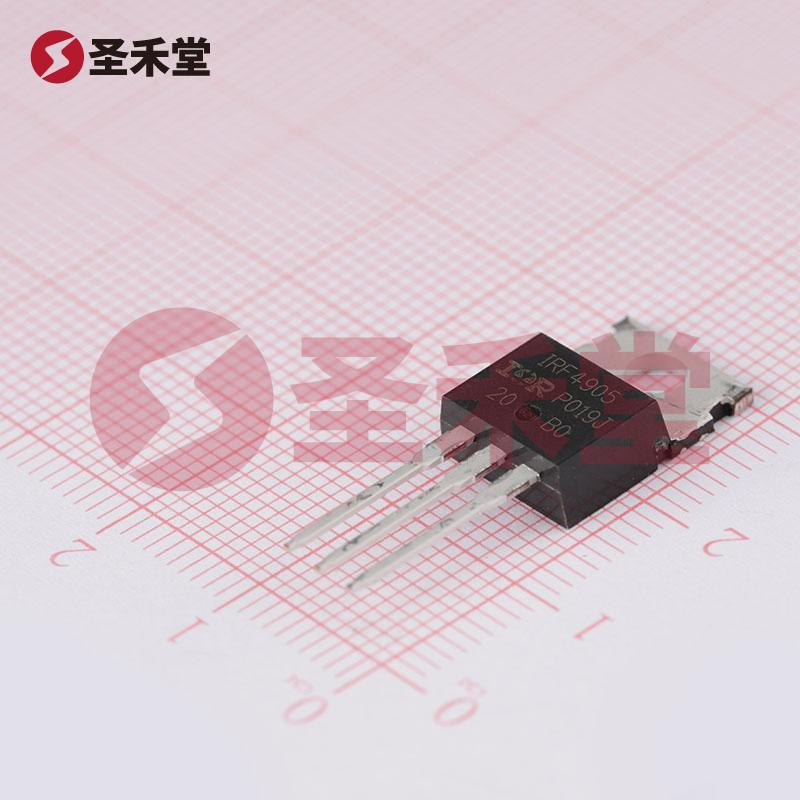

IRF4905PBF

IRF4905PBF 产品概述

概述

IRF4905PBF是一款由英飞凌（Infineon）公司生产的高效P沟道MOSFET，广泛应用于电源管理、逆变器和其他高功率应用中。该器件以其卓越的电气性能和高度的可靠性而闻名，能够在苛刻的工作环境中稳定运行，适合各种工业和消费电子产品。

关键参数

• 漏源电压（Vdss）: 该器件的最大漏源电压为55V，确保其在多种电附加强电路中可以有效工作。
• 连续漏极电流（Id）: 在25°C的环境温度下，连续漏极电流高达74A，表明其强大的承载能力，能够应对大电流负载。
• 栅源极阈值电压: 栅源阈值电压为4V @ 250µA，这表明在较低的栅源电压下就能够激活该MOSFET，确保在低电压状态下也可以实现良好的开关性能。
• 导通电阻（Rds(on)）: 在38A的电流和10V的栅电压下，导通电阻为20毫欧，这种低导通电阻帮助降低了功耗，提高了工作效率。
• 最大功率耗散: 在25°C环境温度下，该器件的最大功率耗散为200W，使其能够处理高功率应用而不发生过热。
• 工作温度范围: IRF4905PBF的工作温度范围为-55°C至175°C，适合在极端环境下使用。

设计与应用

IRF4905PBF采用TO-220AB封装，便于在PCB上进行通孔安装。其设计还考虑到散热性能，能够有效管理运行中的热量。这种通用的封装形式使得它适合多种机械配置和环境。

在应用场景方面，IRF4905PBF广泛用于电源转换器、直流电机驱动、开关电源、逆变器、以及其他需要高效开关控制的电路。由于其高耐障能力和高电流通过能力，该MOSFET特别适用于电动车辆的动力管理和高功率LED驱动电路中。

性能特点

1. 高效能: IRF4905PBF的低导通电阻和高漏极电流能力有助于实现高效的功率转换，降低能量损失。
2. 高温稳定性: 宽广的工作温度范围使其适用于多种机械和环境条件，确保设备在恶劣条件下的稳定性。
3. 快速开关特性: 该FET的栅极电荷（Qg）为180nC @ 10V，使得其在开关动作中反应灵敏，适合高速开关应用。

总结

IRF4905PBF是一款功能强大的P沟道MOSFET，凭借其高电流能力、低导通电阻和宽广的工作温度范围，成为电源管理和高功率应用中的理想选择。其卓越的电气特性和英飞凌品牌的可靠性，使其成为设计工程师和开发人员在选择MOSFET时的优先选择。这款MOSFET在现代电子设备中正在发挥着越来越重要的作用，尤其是在追求高效率和高可靠性的市场需求下。
