L78L15ACUTR

L78L15ACUTR 产品概述

产品简介

L78L15ACUTR是一款高性能线性稳压器（LDO），由意法半导体（STMicroelectronics）公司生产。它设计用于提供稳定的15V输出电压，适用于各种电子设备的电源管理。该稳压器以其简单的应用电路、良好的负载调节特性和保护功能，广泛应用于消费电子、工业设备和汽车电子等领域。

主要特性

1. 输出电压: L78L15ACUTR提供固定的输出电压为15V，适合对电压有特定需求的应用。
2. 最大输入电压: 它能够承受高达35V的输入电压，这使其在电源电压可能波动的情况下仍然可以稳定工作。
3. 输出电流能力: 该稳压器能够输出最大100mA的电流，适合于小功率电源应用。
4. 低静态电流: 在最大工作条件下，该器件的工作电源电流仅为6.5mA，这对节能设计至关重要。
5. 温度范围: 工作温度范围广，从0°C到125°C，使其能够在各种环境条件下稳定工作。
6. 过流、超温和短路保护: 具有多种保护功能，确保在异常条件下设备安全运行。

典型应用

L78L15ACUTR适合于众多应用场景，包括但不限于:

• 消费电子产品，如电视机、音响系统和家用电器。
• 通信设备，包括无线电发射机和接收机。
• 工业控制设备，如PLC（可编程逻辑控制器）及传感器。
• 汽车电子，如车载充电器和娱乐系统。

封装和安装

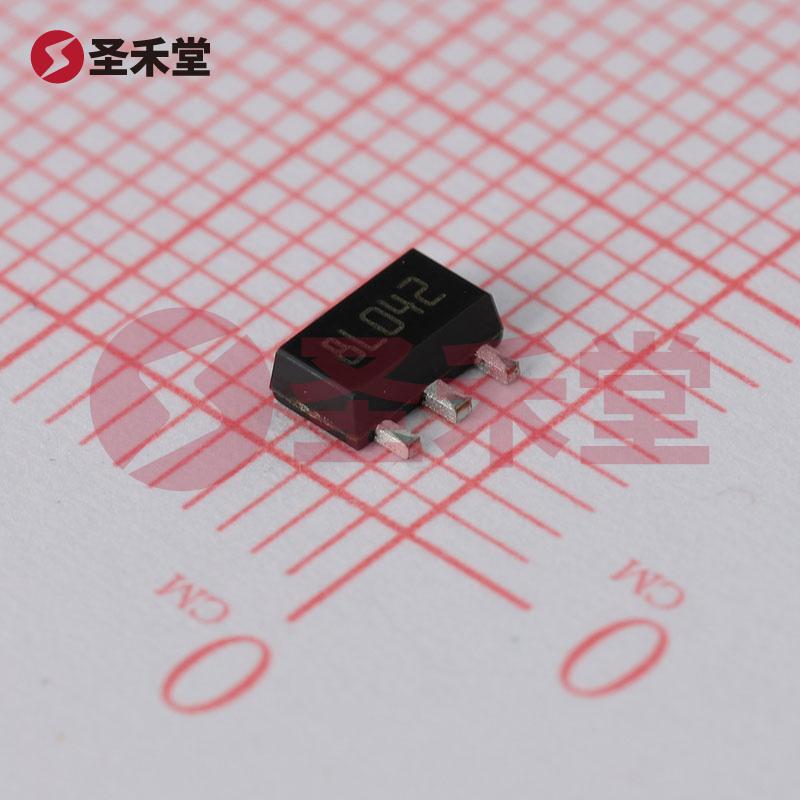

L78L15ACUTR采用SOT-89-3表面贴装型封装，具有紧凑的体积和良好的热性能。小巧的封装设计使其非常适合高密度PCB布局，能够有效节省空间并提高产品的集成度。

性能优势

1. 噪声抑制性能: 该稳压器提供39dB的PSRR（电压纹波抑制比）在120Hz下，确保在电源噪声环境中输出电压的稳定性。这对于对电源质量敏感的应用尤为重要。
2. 简化的电路设计: L78L15ACUTR的应用电路简单，一般只需添加几个外部电容器便可实现稳定的输出，这大大简化了系统设计和缩短了开发周期。
3. 高可靠性: 经过严格的测试和验证，L78L15ACUTR在多种应用条件下均能保持高可靠性，极大降低了系统运行故障的风险。

结论

总结来说，L78L15ACUTR是一款性能优异、稳定可靠的线性稳压器，适合各种对电源电压要求严格的场合。凭借其出色的电流输出能力和多种保护功能，使其成为设计师和工程师在电源管理领域的理想选择。无论在消费电子、工业应用，还是汽车电子中，L78L15ACUTR都能够为系统提供高效、稳定的电源解决方案。
