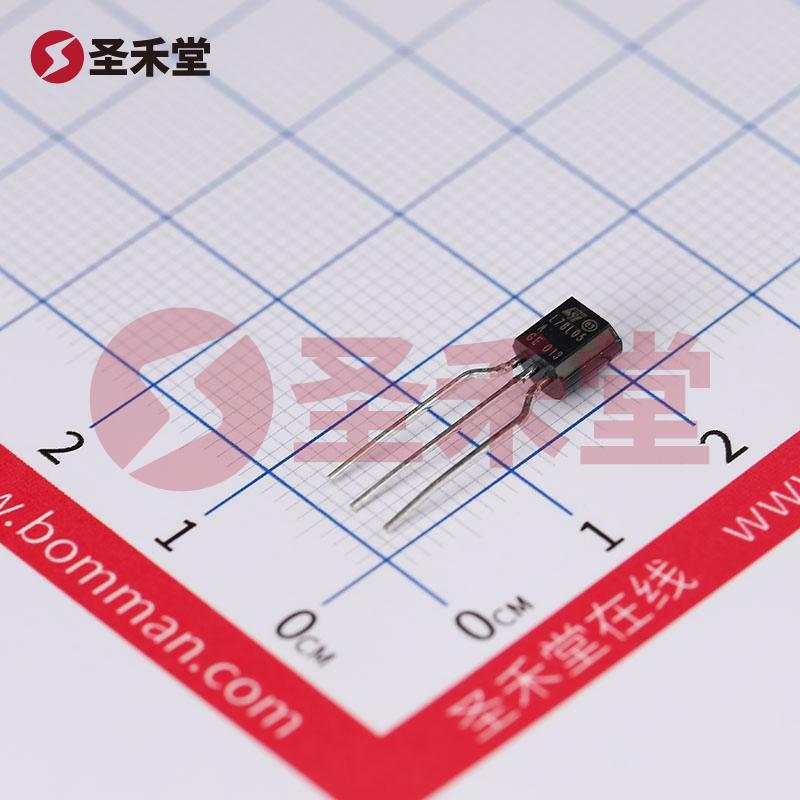

L78L05ACZ-AP

产品概述：L78L05ACZ-AP

一、产品简介

L78L05ACZ-AP 是一款由意法半导体（STMicroelectronics）生产的线性稳压器（LDO），属于固定输出类型，专为高效电源管理而设计。其额定输入电压可高达30V，输出电压稳定为5V，输出电流最高可达到100mA，适用于各种便携式及台式电子设备的电源供应，为系统提供可靠的电压稳定性和优良的电流输出特性。

二、主要特点

1. 安装类型及封装形式： L78L05ACZ-AP 采用传统的通孔安装类型，封装形式为TO-92-3。这种封装使其在各种电路板上容易安装与焊接，适合广泛的应用场景。

2. 电压与电流规格：

   • 输入电压：最大输入电压为30V，这为设计师提供了极大的灵活性，适配不同的电源配置。
   • 输出电压：固定输出电压为5V，适合为逻辑电平、传感器、微控制器及其他数字电路提供电源。
   • 输出电流：该器件能够提供最高100mA的输出电流，满足大多数小型电子设备的需求。

3. 功耗与效率： L78L05ACZ-AP 的静态电流（Iq）为5.5mA，在无负载或轻负载状态下，具有较低的功耗，有助于延长便携式设备的电池寿命。

4. 电源抑制比（PSRR）： PSRR 值为49dB（在120Hz下），能够有效抑制输入电源中的纹波干扰，确保输出电压的稳定性和清晰度，提升系统的整体可靠性。

5. 保护功能： 该LDO具备过流保护、超温保护和短路保护等安全特性，能够在不同工作环境下保障设备的安全并避免严重损坏。

6. 工作温度范围： L78L05ACZ-AP 的工作温度范围为0°C 到 125°C，适用于多种工作环境，确保在高温或低温条件下均能稳定工作。

三、应用领域

L78L05ACZ-AP 适用于多种电子产品和应用场景，包括但不限于：

• 移动设备：适合为手机、平板电脑等便携式设备提供5V电源。
• 消费电子：可用于电视、音响、家用电器等消费电子产品的电源管理。
• 工业设备：在各种工业控制系统中，可作为传感器和微控制器的电源稳压器。
• 开发板与实验：广泛应用于Arduino、树莓派等开发平台，为那些需要5V供电的模块和外设提供稳定电压。

四、总结

L78L05ACZ-AP 是一款性能卓越、应用广泛的线性稳压器，凭借其高输入电压、低静态功耗和多重保护功能，成为设计师关注的焦点。无论是在家庭电子应用还是工业自动化设备中，该稳压器都能提供稳定可靠的电力支持，助力推进电源管理的高效性与安全性。选择 L78L05ACZ-AP，将为您的电子设计注入可靠的电力保障。
