IRFP260MPBF

IRFP260MPBF 产品概述

一、产品简介

IRFP260MPBF 是由英飞凌（Infineon）公司推出的一款高性能N通道MOSFET，封装类型为TO-247AC。这款MOSFET特别适合高功率、高压应用，具有200V的漏源电压能力及50A的连续漏极电流，因此在电源管理、逆变器、电动机驱动等领域表现出色。其卓越的性能和较宽的工作温度范围，使其成为多种现代电子设备不可或缺的元器件之一。

二、主要特性

1. 高电压与电流能力：

   • 漏源电压（VDS）：200V
   • 最大连续漏极电流（ID）：50A（在适当的散热条件下）

2. 低导通电阻：

   • 在VGS为10V时，28A时的最大导通电阻（RDS(on)）仅为40毫欧，确保了在高负载状态下的低能量损耗。

3. 高温工作能力：

   • 工作温度范围从-55°C到175°C，符合多种恶劣环境的需求，适合航空航天、汽车电子以及工业应用中的高温环境。

4. 优良的栅极绝缘特性：

   • 栅源电压（Vgs）最大可达±20V，增强了电路设计的灵活性与可靠性。

5. 快速开关特性：

   • 在10V栅电压下，栅极电荷（Qg）最大为234nC，使其具备良好的开关性能，能够提高开关频率和响应速度。

6. 较低的输入电容：

   • 输入电容（Ciss）在25V下最大为4057pF，降低了驱动电路的负担，从而提高了系统效率。

7. 可靠的热管理：

   • 最大功率耗散可达300W（在适宜的散热条件下），有效管理热量以保证设备稳定运行。

三、应用领域

IRFP260MPBF MOSFET广泛应用于各种电子和电力设备中，包括但不限于：

1. 电源管理：

   • 适用于开关电源（SMPS）、DC-DC 变换器等，对提高能效和降低热损耗起到关键作用。

2. 逆变器：

   • 在可再生能源系统（如光伏发电、风力发电）中用于逆变器设计，以实现直流到交流的高效转换。

3. 电动机驱动：

   • 可用于AC 和DC电动机驱动电路，提高控制精度和能效，广泛应用于电动工具、家电和工业自动化领域。

4. 汽车电子：

   • 在电动车和混合动力车中，IRFP260MPBF MOSFET可用于动力控制、车载充电器及其它高功率转换应用。

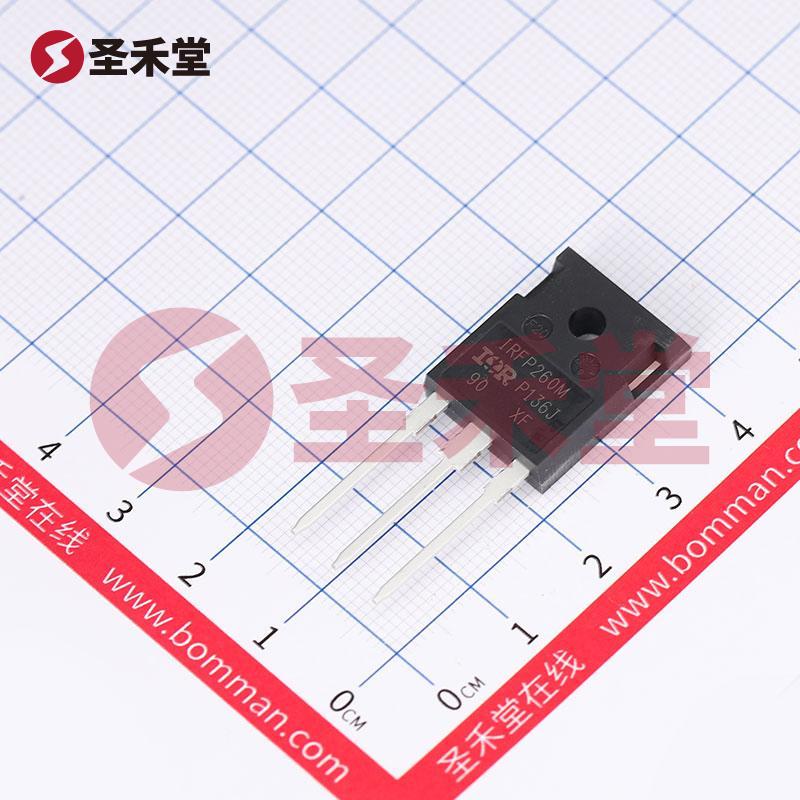

四、封装特点

IRFP260MPBF采用TO-247AC封装，这种封装尺寸适中，适合高功率应用，具备良好的散热性能。该封装设计使得器件的热管理变得更加高效，并且易于安装在电路板上，适合于多种工业设备和消费电子。

五、总结

综上所述，IRFP260MPBF是一款集高性能、高可靠性与出色的热管理能力于一身的MOSFET。随着现代电子设备对能效、体积和热管理要求的不断提高，IRFP260MPBF凭借其优越的电气特性和广泛的应用前景，成为高功率、高压电子设计中的理想选择。无论是在电源管理、逆变器还是电动机驱动应用中，该MOSFET都能够提供卓越的性能和持久的可靠性，为实现未来技术的发展提供了强有力的支持。
