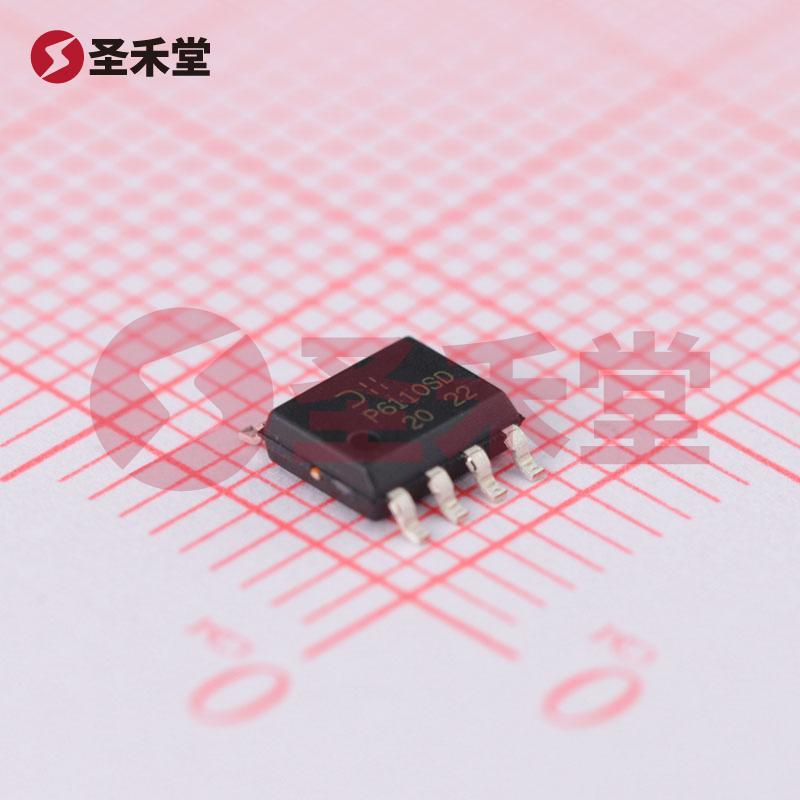

DMP6110SSD-13

产品概述：DMP6110SSD-13

DMP6110SSD-13 是 DIODES（美台）公司推出的一款高性能双P沟道场效应管（MOSFET），具有广泛的应用潜力，能够满足现代电子设备对高效能和低功耗的需求。本产品特别适合用于需要高效率开关控制和功率管理的电气应用，同时还具备卓越的热管理能力，是设计者们在选择功率开关和驱动器时的优先选择。

主要参数与性能

1. 基本电气特性：

   • 漏源电压（Vdss）：该器件可承受最高60V的漏源电压，适合多种中等电压应用。
   • 连续漏极电流（Id）：在25°C环境温度下，DMP6110SSD-13可以持续提供3.3A的漏极电流，确保在功率要求较高的情况下依然能够稳定工作。
   • 栅源极阈值电压（Vgs(th)）：产品在达到3V时开始导通，适合低栅压驱动场景。

2. 电阻与热特性：

   • 导通电阻（Rds(on)）：在4.5A和10V的条件下，其漏源导通电阻为105mΩ，代表该器件在导通时产生的能量损耗极小，有效提高整体功率效率。
   • 功率耗散：最大功率耗散可达1.2W，适合高密度集成的应用环境，有助于降低过热风险。
   • 工作温度范围：DMP6110SSD-13的工作温度范围从-55°C到150°C，确保其在严苛环境下也能稳定工作。

3. 电介质特性：

   • 栅极电荷（Qg）：该器件最大栅极电荷为17.2nC，在10V偏置下，确保了驱动电路的高效性，尤其在高频开关应用中表现优异。
   • 输入电容（Ciss）：在30V的条件下，最大输入电容为969pF，有助于降低驱动功耗，适合快速开关应用。

封装与安装

DMP6110SSD-13采用8-SOIC (0.154"，3.90mm 宽)的表面贴装型封装设计，具备良好的集成性和空间节约特性，适合现代电子PCB板的设计要求。这种封装形式紧凑而且便于自动化生产制造，降低了整体生产成本。

应用领域

DMP6110SSD-13广泛应用于各种电子应用，包括但不限于：

• 电源管理电路，如DC-DC转换器
• 开关电源（SMPS）；
• 高效能的电机驱动；
• 蓄电池管理系统；
• LED驱动电路；
• 移动设备和便携式电子产品。

结论

DMP6110SSD-13是一款具有很高市场竞争力的双P沟道MOSFET，不仅提供高达60V的运行电压、3.3A的连续电流，还具备低能耗、广泛的温度适应能力及优异的电压控制性能。这使得它在电源管理和开关控制应用中非常受欢迎。设计师可以放心地将其应用于多种电气设计，DMP6110SSD-13将帮助提升设备整体性能，是现代电子产品的理想选择。通过有效整合这一高性能元件，可以实现更优秀的产品设计，从而满足日益发展的市场需求。
