DMP58D0SV-7 产品概述
1. 引言
DMP58D0SV-7 是一款高性能的 P 沟道场效应管（MOSFET），由美台半导体（DIODES）公司生产。该组件专为各种低功耗应用设计，具有较低的导通电阻和高温工作能力，适合电子设备中的各种开关和放大器电路。其广泛应用于通信、消费电子以及工业控制等领域。
2. 主要参数

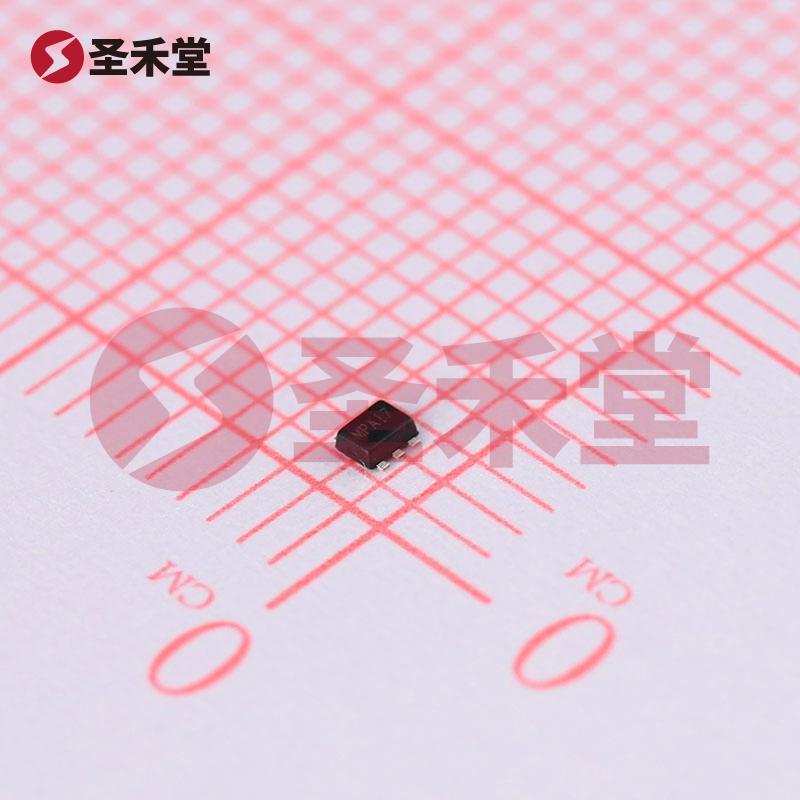

安装类型: DMP58D0SV-7 采用表面贴装（SMD）封装，具体封装类型为 SOT-563。此设计使得器件适合于自动化生产以及在空间有限的电路板上进行高密度布局。
导通电阻: 在 Vgs 为 5V 和 Id 为 100mA 时，导通电阻的最大值为 8 欧姆。这一特性使得该 MOSFET 在开关状态下表现出良好的导电性，减少了功耗和发热，提升效率。
连续漏极电流 (Id): DMP58D0SV-7 的最大连续漏极电流为 160mA，适合用于需要中等电流输出的应用场合。它的漏源电压（Vdss）为 50V，能有效应对高电压的工作环境。
阈值电压 (Vgs(th)): 在 250µA 的漏极电流下，该 MOSFET 的最大阈值电压为 2.1V。这一特性说明，DMP58D0SV-7 能在较低的门极电压下导通，对于逻辑电平门的应用尤其重要。
输入电容 (Ciss): 该器件在 25V 时的输入电容最大值为 27pF，表明在开关频率较高的应用中，开关速度也能够得到良好的保持。
3. 温度范围
DMP58D0SV-7 的工作温度范围为 -55°C 到 150°C，适合在恶劣环境条件下进行操作。其优良的高温性能使其能够在工业、汽车及航空航天等应用中展现出良好的可靠性。
4. 功率处理
该场效应管的功率最大值为 400mW，这一能力对于大多数低功耗电子设备而言均能够满足其需求。在此功率范围内，DMP58D0SV-7 实现了优良的效率及性能，不会轻易过热，从而保持系统的稳定性。
5. 应用领域
DMP58D0SV-7 的特性使其适用于以下领域：
- 消费电子产品: 如智能手机、平板电脑、便携式音频设备等。
- 通信设备: 用于信号放大和开关电路的设计中。
- 工业自动化: 控制开关、驱动电机等场合。
- 汽车电子:界面电路的驱动和逻辑控制功能。
6. 总结
综合来看，DMP58D0SV-7 是一款性能卓越、设计合理的 P 沟道 MOSFET，支持广泛的应用场景。其低导通电阻、广泛的工作温度范围以及逻辑电平门特性使其成为现代电子产品中不可或缺的开关元件。无论是在高密度的电路板上，还是在严苛条件下运行，DMP58D0SV-7 都能够稳定可靠地进行工作，是设计师和工程师理想的选择。对于对高效、高密度设计需求的电子产品，DMP58D0SV-7 绝对是一个值得信赖的解决方案。
