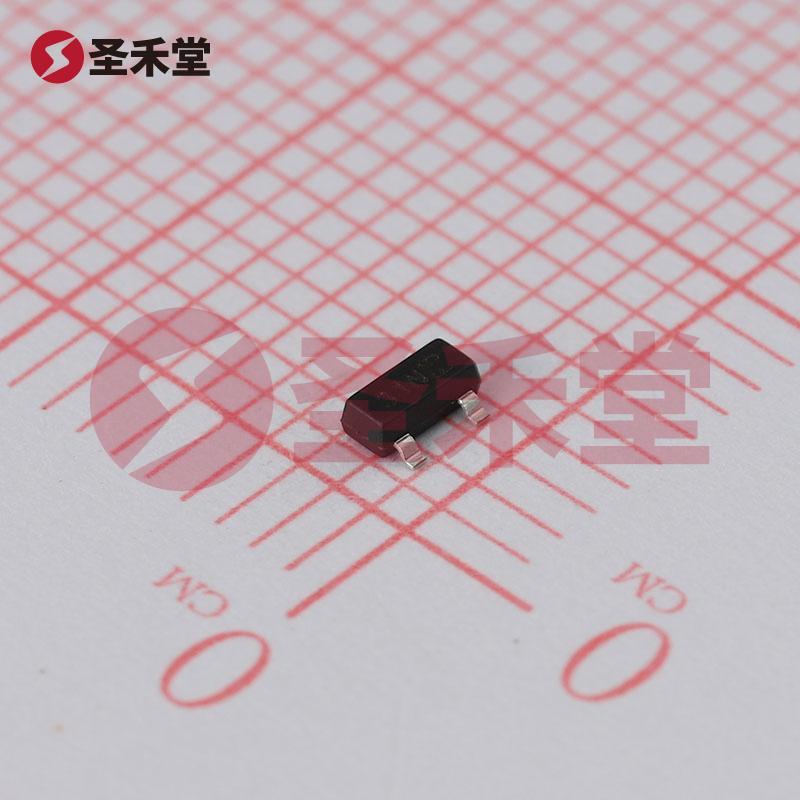

DMN3150L-7 是一款高性能N沟道MOSFET,专为低电压和中等功率应用设计。该器件广泛应用于各种电子电路中,例如电源管理、开关电路、马达驱动和LED驱动等。作为一款采用 SOT-23 封装的表面贴装型器件,DMN3150L-7 在空间受限的电子设备中具有显著的优势。
漏源电压(Vdss): 28V
该参数表明 DMN3150L-7 能够承受的最大漏源电压为28伏特,适用于大多数低压电源应用。
连续漏极电流(Id): 3.8A (25°C 环境下)
此参数显示该器件在常温下的最大持续电流,使其非常适合用于需要处理较大电流的应用。
栅源极阈值电压(Vgs(th)): 1.4V @ 250µA
栅源极阈值电压是MOSFET变为导通状态的最低栅源电压,较低的阈值电压有助于简化门驱动电路设计。
漏源导通电阻(Rds(on)): 85mΩ @ 3.6A, 4.5V
低导通电阻意味着在导通时,DMN3150L-7 会有较小的功率损耗,提升效率并降低发热。
最大功率耗散: 1.4W (在25°C环境下)
该规格帮助设计者评估器件在特定工作条件下的热管理需求。
工作温度范围: -55°C ~ 150°C
宽广的工作温度范围使得该MOSFET在各种恶劣环境下仍能正常工作,满足军事和航空航天等高级别应用的要求。
供应商器件封装: SOT-23
SOT-23封装设计紧凑,适合高密度的PCB布局,提高电路板的空间利用率。
DMN3150L-7 MOSFET可被广泛应用于各类场合,包括但不限于:
DMN3150L-7是一款性能卓越的N沟道MOSFET,凭借其优良的电气特性和广泛的应用潜力,已在多个电子设计中得到了广泛的采用。其小巧的SOT-23封装、良好的散热性能和高效的电流管理能力,使其成为各种现代电子设备中可靠且高效的选择。通过合理的设计和应用,DMN3150L-7能够帮助工程师们在提高性能的同时,降低系统的复杂度和功耗,为电子产品的优化发展提供支持。
