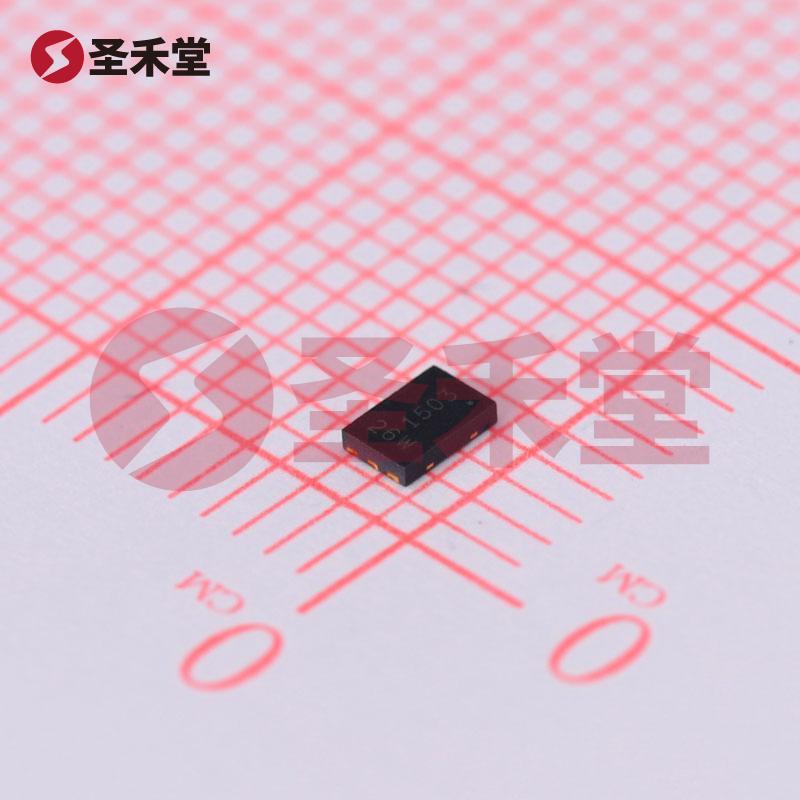

DMN2016LHAB-7

产品概述：DMN2016LHAB-7

一、背景与应用

DMN2016LHAB-7 是一款由知名半导体制造商 DIODES（美台）生产的双 N 沟道场效应晶体管 (MOSFET)。随着现代电子设备对功率管理和节能要求的不断提高，这款器件广泛用于开关电源、直流-直流转换器、马达驱动和其他低电压应用领域。其能够在较宽的工作温度范围内稳定运行，是高效能电路设计的理想选择。

二、关键参数

• 漏源电压 (Vdss)：20V
• 连续漏极电流 (Id)：7.5A @ 25°C
• 栅源极阈值电压 (Vgs(th))：1.1V @ 250µA
• 导通电阻 (Rds(on))：15.5mΩ @ 4A, 4.5V
• 最大功率耗散：1.2W @ Ta=25°C
• 工作温度范围：-55°C ~ 150°C
• 封装类型：U-DFN2030-6，表面贴装

三、技术特性分析

1. 电流承载能力与导通电阻
   DMN2016LHAB-7 在 25°C 条件下可承受最高 7.5A 的连续漏极电流，结合其低导通电阻（15.5mΩ @ 4A, 4.5V），能够有效减少功率损耗，提升电源效率。这使得该器件在高电流密度应用中表现出色，尤其适用于高频开关电源。

2. 栅源极阈值电压
   该产品具有相对较低的栅源极阈值电压（1.1V @ 250µA），适合逻辑电平驱动，使得它可以与微控制器和其他逻辑电路无缝匹配，简化了驱动电路的设计，并降低了系统功耗。

3. 高温环境中的可靠性
   DMN2016LHAB-7 的工作温度范围宽广，从 -55°C 到 150°C，适合在恶劣的环境条件下工作。这一特性特别适合航空航天、汽车等需要高可靠性的应用场合。

4. 紧凑的封装设计
   采用 U-DFN2030-6 封装，器件尺寸小，焊盘裸露设计有助于实现更好的热管理和电源密度。这种紧凑的封装设计使得 DMN2016LHAB-7 能够在空间有限的应用中发挥重要作用。

四、实际应用场景

DMN2016LHAB-7 的广泛应用包括但不限于：

• DC/DC 转换器：可以有效实现电源的可调输出，特别是在便携式电子设备中，呼应了对续航时间和充电速度日益增长的需求。
• 马达驱动：在电机控制中，它可以作为高效的开关元件，控制电机的启停及转速，增强设备的整体性能。
• 开关电源：在电源模块中充当主开关，提高功率效率，满足高功率应用需求。

五、总结

总的来说，DMN2016LHAB-7 以其出色的电气性能、宽广的工作温度范围和小巧的封装设计，成为众多电子设计师和工程师值得信赖的选择。该 MOSFET 完美结合了高效能与灵活性，为各种现代电子应用提供了可靠的解决方案。其在高电流开关应用中的突出表现，使其在市场中具有强大的竞争力，是追求性能与效率的理想器件。
