DMMT3906W-7-F

产品概述：DMMT3906W-7-F

一、产品简介

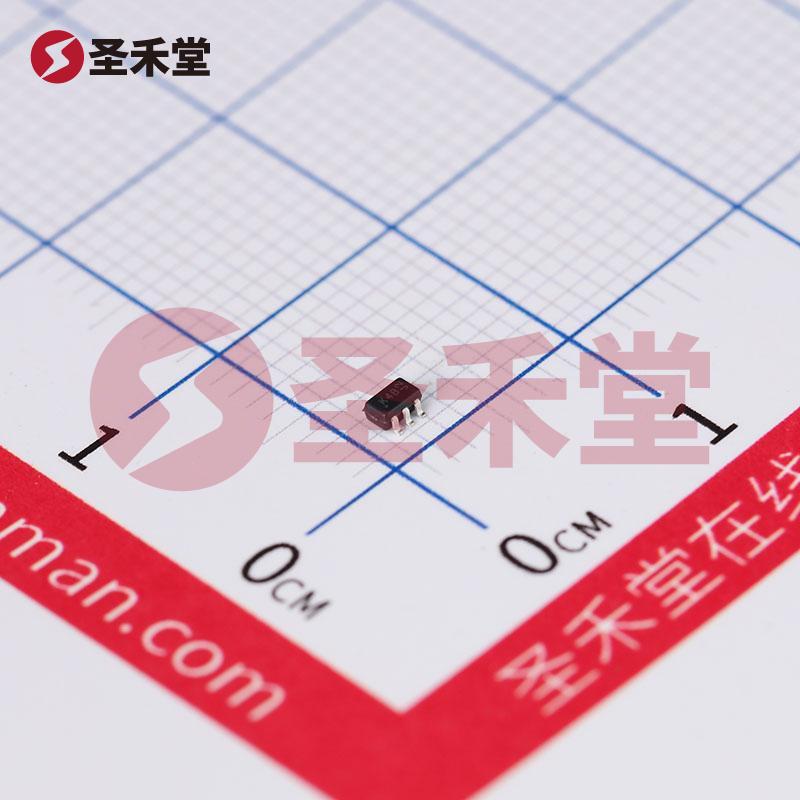

DMMT3906W-7-F 是一款由 DIODES（美台）出品的 PNP 型双极性晶体管（BJT），具有高频率性能和卓越的电气特性。这款三极管采用 SOT-363 表面贴装封装，适合于各种电子电路中的增益和开关应用。其额定功率为 200mW，最大集电极电流 Ic 为 200mA，最大集射极击穿电压 Vce 为 40V，使其在许多应用场合下都具备可靠性和稳定性。

二、基本参数

DMMT3906W-7-F 的主要规格包括：

• 额定功率: 200mW
• 最大集电极电流 (Ic): 200mA
• 晶体管类型: PNP（双）配对
• 最大集射极击穿电压 (Vce): 40V
• 饱和压降 (Vce(sat)): 400mV @ 5mA 和 50mA
• DC 电流增益 (hFE): 最小值为 100 @ 10mA 和 1V
• 频率响应: 250MHz
• 工作温度范围: -65°C 至 150°C
• 封装类型: SOT-363

三、应用领域

DMMT3906W-7-F 由于其卓越的电气特性，使其广泛应用于：

1. 音频放大器: 在音频电路中作为增益元件，为信号提供必要的放大。
2. 开关电路: 被广泛用于控制和转换电源，应用于各类开关电源设计。
3. 射频应用: 由于其高频性能，适用于射频放大和信号调制等领域。
4. 传感器信号调理: 可以在各种传感器前端应用中，提升微弱信号的强度。
5. 小型化产品: 由于其小型封装，特别适合于对空间有严格要求的移动设备和消费电子。

四、工作原理

DMMT3906W-7-F 工作时，基极电流 Ib 控制集电极电流 Ic 的大小。在 PNP 型三极管中，符合以下关系： [ Ic = hFE \times Ib ] 其中，hFE 作为电流增益，反映了基极电流和集电极电流之间的放大关系。这种结构设计使得三极管在小信号处理和开关应用中表现出色。

在实际电路中，若需要实现开关功能，用户可以通过调整基极电流，使得晶体管在饱和区和截止区之间切换，从而控制负载的通断。这个特性在逻辑电路和数字电路中尤为重要。

五、特性优势

1. 高开关速度: DMMT3906W-7-F 的跃迁频率达到 250MHz，使其在开关响应和数据传输中具有极高的效率。
2. 宽工作温度范围: 这款元件的工作温度范围广，从 -65°C 到 150°C，确保其在极端环境下也能可靠工作。
3. 小尺寸设计: SOT-363 封装形式不仅节省了PCB空间，同时也使得其在高密度应用中更具优势。
4. 低饱和压降: 饱和压降小于 400mV 的特性，有助于降低功耗，从而提高电路整体效率。

六、总结

作为一款高性能的 PNP 晶体管，DMMT3906W-7-F 以其强大的电气特性、广泛的应用领域和高可靠性，成为现代电子设计中不可或缺的重要器件。无论是在音频处理、开关电路，还是在射频信号放大中，其优越的性能都能满足工程师对于元器件的高标准要求。对于追求高效、低功耗和紧凑设计的电子系统，DMMT3906W-7-F 将是不二之选。
