DMP2066LDM-7

产品概述：DMP2066LDM-7 P沟道 MOSFET

DMP2066LDM-7 是一款高性能的 P 沟道 MOSFET，主要用于广泛的电源管理和开关应用。其设计充分考虑了电气性能与热管理，以满足现代电子设备对功率和效率的严格要求。以下是本产品的详细介绍。

1. 基本参数

• 漏源电压 (Vdss): DMP2066LDM-7 支持高达 20V 的漏源电压能力，使其适合于中低压开关电源和负载开关应用。
• 连续漏极电流 (Id): 在 25°C 的环境温度下，该器件能够承受最大的连续漏极电流高达 4.6A，这为其在功率转换和驱动高电流负载时提供了可靠的性能。
• 栅源极阈值电压 (Vgs(th)): 具有最低 1.2V 的栅源极阈值电压（在 250µA 流过时），使得驱动电路的设计更加灵活，适配多种逻辑电平驱动。

2. 导通电阻与效率

• 漏源导通电阻 (Rds(on)): 在 4.6A 电流和 4.5V 的栅压下，该 MOSFET 的导通电阻仅为 40mΩ。这一低导通电阻确保了在正常工作条件下的高效率，降低了功耗与发热，适合高频开关应用。
• 功率耗散: DMP2066LDM-7 可以在 25°C 的环境温度下承受最大功率耗散 1.25W，展示出其良好的热管理能力。这使得它能在较高功率密度的应用中稳定工作，而不至于过热。

3. 驱动与开关特性

• 驱动电压: 最小驱动电压为 2.5V，最大为 4.5V，表明该器件能够与多种低压控制器兼容，极大提高了设计灵活性。
• 栅极电荷 (Qg): 最大栅极电荷为 10.1nC（在 4.5V 时）意味着在快速开关情况下，其驱动电路的功耗相对较低，有利于提升转换频率并降低延迟。

4. 封装与安装

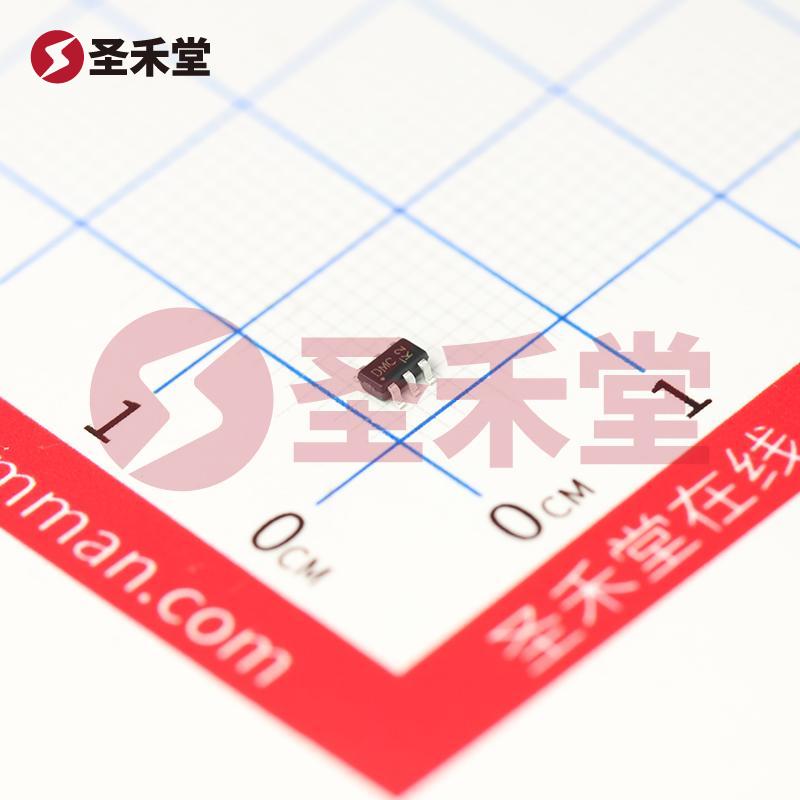

DMP2066LDM-7 采用 SOT-26 封装，这种表面贴装型（SMD）的设计使其在占用空间上极具优势，适合于各种密集型电路板的布局和设计。其封装类型不仅有助于简化自动化生产过程，也提高了器件的可靠性和稳定性。

5. 工作环境与适用范围

• 工作温度范围: DMP2066LDM-7 可在 -55°C 到 150°C 的温度范围内工作，具有良好的抗温性和环境适应能力，适合汽车、工控、消费电子等多种场景。
• 应用: 本产品非常适合用于开关电源、低侧开关、马达驱动、LED 驱动电源等多种应用，得益于其高效率、低功耗和良好的热管理特性。

6. 供应商与支持

DMP2066LDM-7 由 DIODES（美台）公司生产，作为行业内知名的半导体制造商，其产品以高质量和一致性著称。购买者可以通过官方渠道获得详细的产品数据手册和技术支持，确保能够充分利用该器件的性能。

结论

DMP2066LDM-7 是一款性价比高、性能优越的 P 沟道 MOSFET，非常适合在现代电子设计中使用。无论是在电源管理还是信号开关应用中，它都能为设计工程师提供出色的解决方案与效能支持。凭借其卓越的电气性能和良好的热特性，DMP2066LDM-7 成为一款值得信赖的电子元器件选择。
