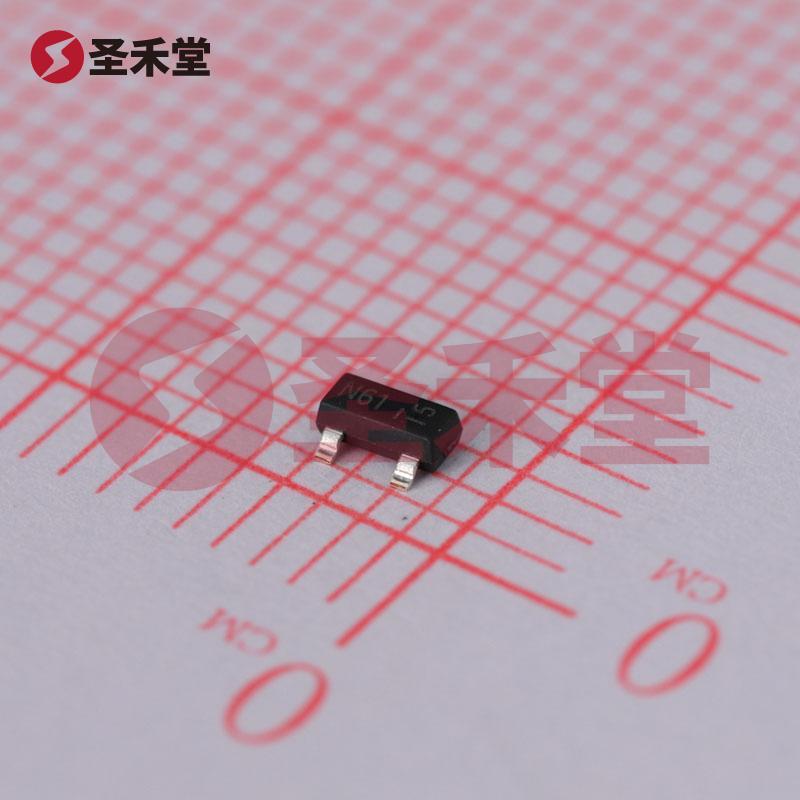

DMN6140L-13是一款高性能的N沟道MOSFET,采用SOT-23封装,广泛应用于需要高效电源管理和信号处理的电子电路中。该元件具备出色的电气性能和可靠性,适合于多种工业、电源和汽车类的应用。
漏源电压(Vdss): 该MOSFET的漏源电压等级为60V,能够承受自由状态下的高电压,适用于各种高电压开关电源和信号放大电路。
连续漏极电流(Id): 在25°C的环境温度下,其连续漏极电流达到1.6A,保证了其在实际应用中良好的导电能力和可靠的功率处理能力。
栅源极阈值电压: 栅源阈值电压为3V @ 250µA,显示出该MOSFET在较低的驱动电压下即可开启,方便与低电压控制电路兼容。
导通电阻: 在1.8A、10V的条件下,其漏源导通电阻(Rds(on))为140毫欧,这个数值极低,有助于降低开关损耗,提高整体电能效率,适合高效能应用环境。
功率耗散: 在25°C环境下,设备最大功率耗散为700mW,说明其在高功率电流下的散热能力出色,有利于提升产品的整体稳定性和耐用性。
工作温度范围: DMN6140L-13的工作温度范围为-55°C至150°C,适应了极端环境的需求,确保在各种应用场合中的可靠性。
输入电容 (Ciss): 在40V时,输入电容的值为315pF,这影响了开关速度和响应时间,对于设计高效的开关电源尤为重要。
栅极电荷: 最大栅极电荷(Qg)为8.6nC @ 10V,表明该器件具备较快的开关特性,且便于实现高频率的开关控制。
DMN6140L-13因其优良的电气特性而广泛应用于:
高效能: 低导通电阻和出色的电流承载能力,使DMN6140L-13在多种工作条件下也能保持高效能,降低能量损耗。
宽广的工作温度范围: 大范围的工作温度使得该MOSFET特别适合严苛环境下的各种应用,保证了其长期稳定工作。
紧凑的封装: SOT-23封装使得该MOSFET能够轻松集成于各种紧凑型电路板设计,节省空间。
高可靠性: 基于现代半导体技术的DMN6140L-13提供了良好的电子特性和耐用性,适合需要高可靠性的应用。
DMN6140L-13是一款功能强大、性能优异的N沟道MOSFET,凭借其高电流能力,优秀的开关性能和宽广的工作温度范围,已成为高效电源管理及信号处理应用中的理想选择。无论是在工业、汽车还是通讯领域,其出色的表现都使其成为电子设计师和工程师们信赖的关键组件。
