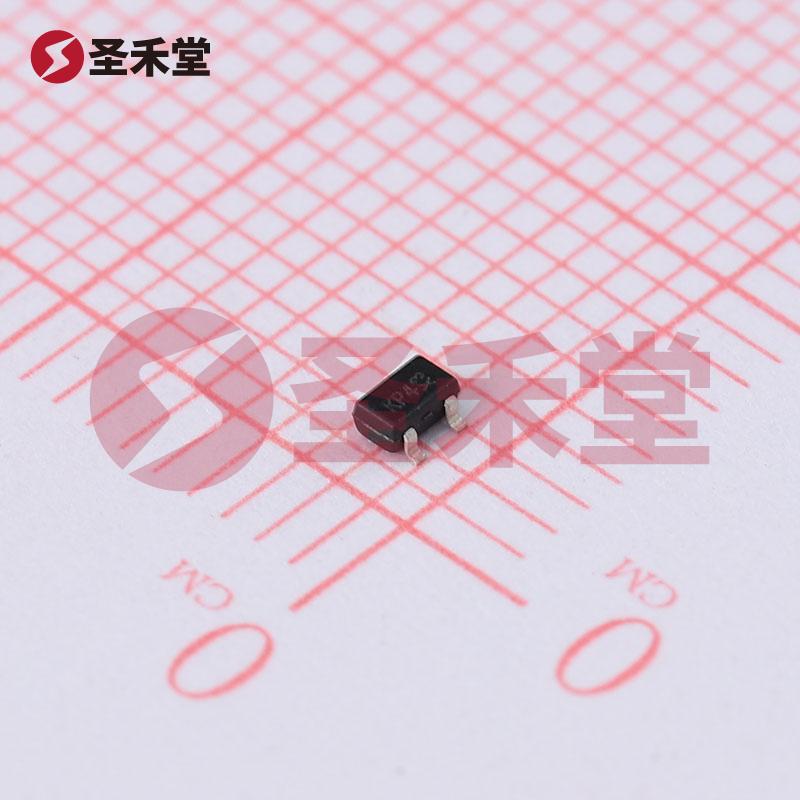

BZX84C15W-7-F

BZX84C15W-7-F 产品概述

产品简介

BZX84C15W-7-F 是一款高性能稳压二极管，广泛应用于各种电子设备中，用于提供稳定的电压参考和过压保护。该器件由 DIODES（美台）公司制造，采用表面贴装型（SMT）封装，其具有较低的正向压降和极低的反向漏电流特性。由于其良好的热稳定性和电气性能，BZX84C15W-7-F 是高效电源管理和信号调理电路的重要选件。

关键参数

• 齐纳电压 (VZ): 15V
• 稳压精度: ±6%
• 最大功率: 200mW
• 反向漏电流 (IR): 100nA @ 10.5V
• 最大阻抗 (Zzt): 30 Ohms
• 正向压降 (VF): 900mV @ 10mA
• 工作温度范围: -65°C ~ 125°C
• 封装类型: SOT-323 / SC-70
• 湿气敏感性等级 (MSL): 1（无限）

应用领域

BZX84C15W-7-F 主要应用于以下领域：

1. 电源管理: 在稳压电源设计中，为电路提供稳定的参考电压。
2. 信号调理: 在模拟电路中，用于信号的过压和波动保护。
3. 不良情况应对: 当电路面临过压情况时，BZX84C15W-7-F 可以有效地限制电压，保护下游元件。
4. 通信设备: 在通信电子设备中，用于保证信号传输的稳定性。

设计优势

• 低漏电流: BZX84C15W-7-F 在较高反向电压时，保持低反向漏电流（100nA @ 10.5V），这在对功耗敏感的应用中尤为重要。
• 稳定性高: 设备在工作温度范围内，能够保持良好的电气性能，适合极端环境下的应用。
• 小型封装: SOT-323 封装使其适合空间受限的设计，并且便于自动化表面贴装。
• 广泛的兼容性: 能与多种电路设计兼容，适合多种应用场景。

安装及使用建议

在使用 BZX84C15W-7-F 时，建议考虑以下几点：

1. 适宜的热管理: 尽管其具有较高的工作温度范围，但合适的散热设计可以显著提高稳定性和可靠性。
2. 电路保护设计: 在设计电路时，确保对齐纳电压的理解，以避免压毁和影响总体性能。
3. PCB 布局: 由于其小巧的封装特性，合理的PCB布局对于避免信号干扰和提高稳定性至关重要。

总结

BZX84C15W-7-F 是一款设计合理、性能优良的稳压二极管，适用于那些对电压稳定性有高需求的电子电路。无论是在高温环境中，还是在需要极低漏电流的应用方案中，这款产品都能提供理想的解决方案。选择 BZX84C15W-7-F 的设计师将能够更轻松地确保其电路的稳定性和安全性。
