BAT54WS-7-F

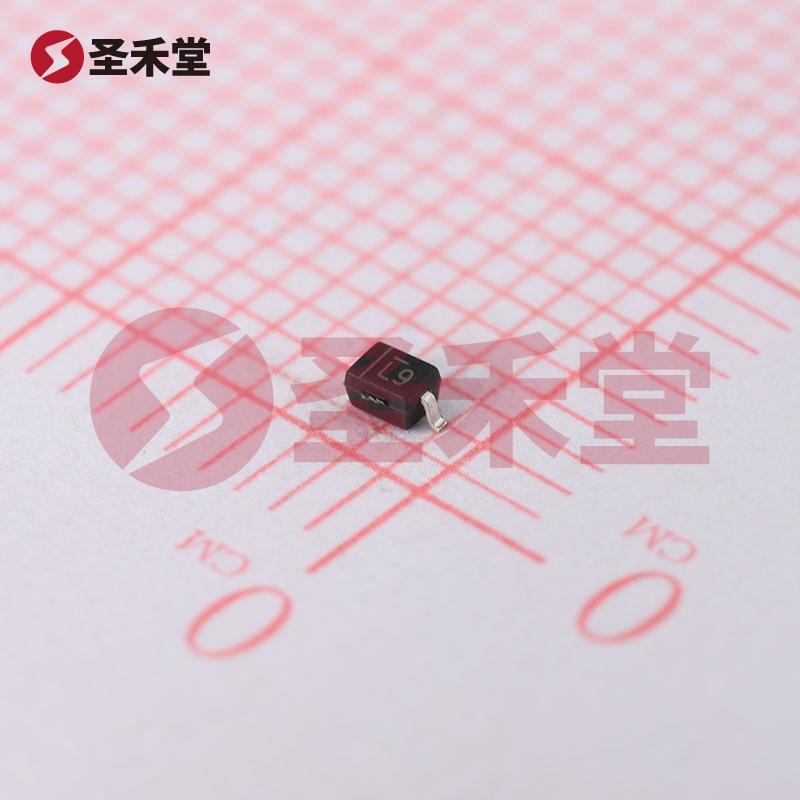

BAT54WS-7-F 产品概述

一、产品简介

BAT54WS-7-F 是一款高性能的肖特基二极管，由美台半导体（DIODES）公司制造，专为需要高速开关和低正向压降的应用场景设计。该产品在现代电子设备中广泛应用，包括射频（RF）电路、移动设备、电源管理以及其他需要高效能整流的环境。凭借其出色的电气特性，BAT54WS-7-F 在确保信号 integrity 的同时，降低了系统能耗，满足了越来越高的性能需求。

二、主要技术规格

1. 直流反向耐压（Vr）: 30V

   • 该参数指示二极管能够承受的最大反向电压，确保在正常工作条件下不发生击穿。

2. 平均整流电流（Io）: 100mA

   • 表明二极管可以在额定条件下连续流过的最大电流，适用于低到中等功率域的应用。

3. 正向压降（Vf）: 1V @ 100mA

   • 在额定流过100mA的情况下，二极管的正向压降为1V，意味着在开关过程中的能量损失较低，非常适合需要高效率的电路。

4. 反向恢复时间（trr）: 5ns

   • 反向恢复时间是表征二极管从导通状态转换到截止状态所需的时间，5ns 的速度使其非常适合高频率应用。

5. 反向泄漏电流: 2µA @ 25V

   • 这个参数显示在较高反向电压情况下的泄漏电流，非常低，有助于提高电源的整体效率。

6. 电容特性: 10pF @ 1V, 1MHz

   • 在1V下和1MHz频率下的电容值，这为高频应用提供了良好的电气特性。

7. 工作温度范围: -65°C ~ 150°C

   • 该二极管的工作温度范围非常广泛，适合在各类环境下可靠工作。

8. 封装: SOD-323

   • 该表面贴装封装适合自动化生产，省空间且适合高密度集成。

三、应用领域

BAT54WS-7-F 由于具有低正向压降、快速的开关速度以及小的封装尺寸，非常适合以下应用：

• 射频（RF）应用: 高频射频信号的整流和开关。
• 电源管理: 在电力转换器和稳压电源中作为保护二极管或整流二极管使用。
• 信号整流与钳位电路: 用于信号整流和保护电路中，防止反向电压损坏敏感元件。
• 移动设备: 包含手机、平板和便携式设备，帮助提高能效和延长电池寿命。

四、设计注意事项

在设计使用BAT54WS-7-F时，需要注意以下几点：

1. 最大额定值: 确保所使用的电压和电流不超过该二极管的额定值，以保证长期稳定性和可靠性。
2. 散热管理: 在高功率应用中，应考虑散热对二极管性能的影响，尽量优化布局以改善散热。
3. 电路布局: 由于其高速性能，PCB设计时要保持良好的走线，避免不必要的寄生电感和电容。

五、总结

BAT54WS-7-F 是一款高效、可靠的肖特基二极管，凭借其低正向压降和快速开关特性，适用于广泛的高频和低功耗应用。它的广泛工作温度范围和小型封装更使其在现代电子设计中堪称理想选择。无论是在电源管理还是信号处理方面，BAT54WS-7-F 都展现出卓越的性能，是电路设计师不可或缺的优质元件。
