DDTC114YCA-7-F

产品概述：DDTC114YCA-7-F 数字晶体管

一、产品简介

DDTC114YCA-7-F 是由DIODES（美台）公司推出的一款高性能数字晶体管，采用NPN结构，具有优良的电气特性和广泛的应用前景。该器件为预偏压型晶体管，专为低电流和低功率应用设计，具有高增益和快速开关特性，适合用于高频率的模拟和数字电路中。封装类型为SOT-23，适合表面贴装，便于自动化生产和空间优化设计。

二、关键参数

1. 额定功率：DDTC114YCA-7-F 的最大功率为200mW，适合在低功率环境中使用，能够有效减少能耗并提高电路的整体效率。
2. 集电极电流（Ic）：该晶体管的集电极电流最大值为100mA，保证了在多数应用场景下的稳定工作。其基极电阻（R1）为10 kΩ，发射极电阻（R2）为47 kΩ，组合使用能够有效控制电流放大。
3. 集射极击穿电压（Vce）：其最大集射极击穿电压为50V，使得该器件能够在较高电压条件下安全运行，适应多种电源环境。
4. 频率响应：频率跃迁高达250MHz，适合用于高速信号处理与放大，能够满足现代数字电路对高频率的需求。
5. 电流增益（hFE）：在Ic=5mA和Vce=5V的条件下，该晶体管的电流增益（hFE）最小值为68，能够实现高效的信号放大。
6. 饱和压降：在250µA的基极电流和5mA的集电极电流条件下，Vce饱和压降最大值为300mV，能够保证开关操作时的低损耗，有效提高电路效率。

三、应用场景

DDTC114YCA-7-F广泛应用于各种电子设备，主要可用于以下场景：

• 开关电路：由于其良好的开关特性，该晶体管可用作温度、光电和压力传感器的开关元件，控制外部负载。
• 放大电路：凭借其高增益和频率特性，DDTC114YCA-7-F非常适合用于信号放大器，例如在音频设备和射频放大器中。
• 数字电路：由于其独特的预偏置特性，可以用作逻辑门或数字电路的基础元件，支持更复杂的数字处理。
• 低功耗设备：200mW的额定功率使其非常适合于便携式和无线设备，以延长电池寿命。

四、封装与电路设计

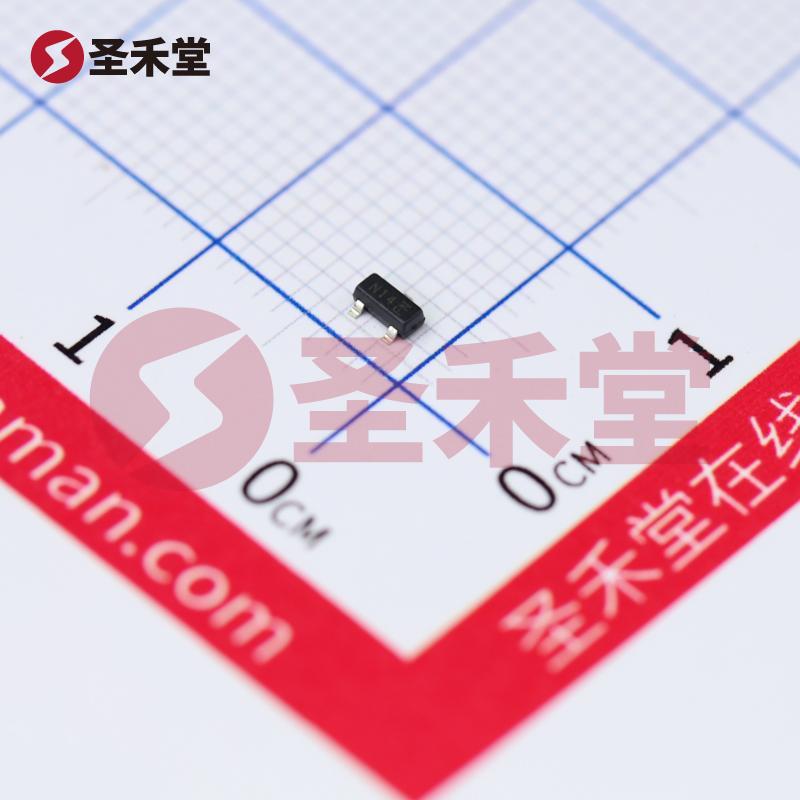

DDTC114YCA-7-F采用SOT-23封装，相较于传统封装，具有更小的尺寸和重量，适合现代电子设备对电路小型化的要求。该封装也使得设计师能够实现更高的组件密度，进一步优化PCB布局。

五、总结

总的来说，DDTC114YCA-7-F是一款性能优越的NPN数字晶体管，以其高增益、低功耗和优良的频率响应，成为现代电子设计中不可或缺的重要元件。无论是在家用电器、配件还是工业控制中，都展现出强大的适应性与灵活性。借助于其表面贴装封装及稳定的电气特性，DDTC114YCA-7-F为电子工程师提供了可靠的解决方案，支持各种创新和高效的电路设计。
