CD4020BE

产品概述：CD4020BE—14位二进制上计数器

CD4020BE是一款高性能的14位二进制上计数器，专为各种计数应用而设计。作为德州仪器（Texas Instruments）推出的一款可靠元器件，CD4020BE广泛用于数据采集、信号处理、数字逻辑电路和其他需要计数功能的电子设备中。其主要特点包括异步复位、24MHz的计数速率以及宽广的电压供电范围，使其适应不同的电路需求和条件。

逻辑功能与工作原理

CD4020BE的核心功能是作为一个二进制计数器，能够对输入脉冲进行计数。该元器件设计为上计数模式，每接收到一个负边沿触发的脉冲，内部寄存器的值就会加1，直到达到其最大值。由于具备14位架构，CD4020BE的计数范围可以达到0至16383（即2^14-1），因此其在许多需要长时间跟踪和统计的数据处理任务中表现出色。

复位功能

该计数器的复位特性为用户提供了额外的便利。在需要重置计数的情景下，CD4020BE支持异步复位功能，这意味着可以在计数过程中的任意时刻迅速将计数器的状态清零，而无需等待当前计数操作完成。这一特性对于快速的系统响应和异常干预尤为重要。

性能参数

CD4020BE的计数速率高达24MHz，确保产品能够适应高速运算任务。广泛的工作电压范围（3V至18V）使其与多种电源兼容，这也是其应用灵活性的一个重要方面。同时，该元器件的广泛工作温度范围（从-55°C到125°C）确保了其在严苛环境中也能可靠运行。

封装类型与安装形式

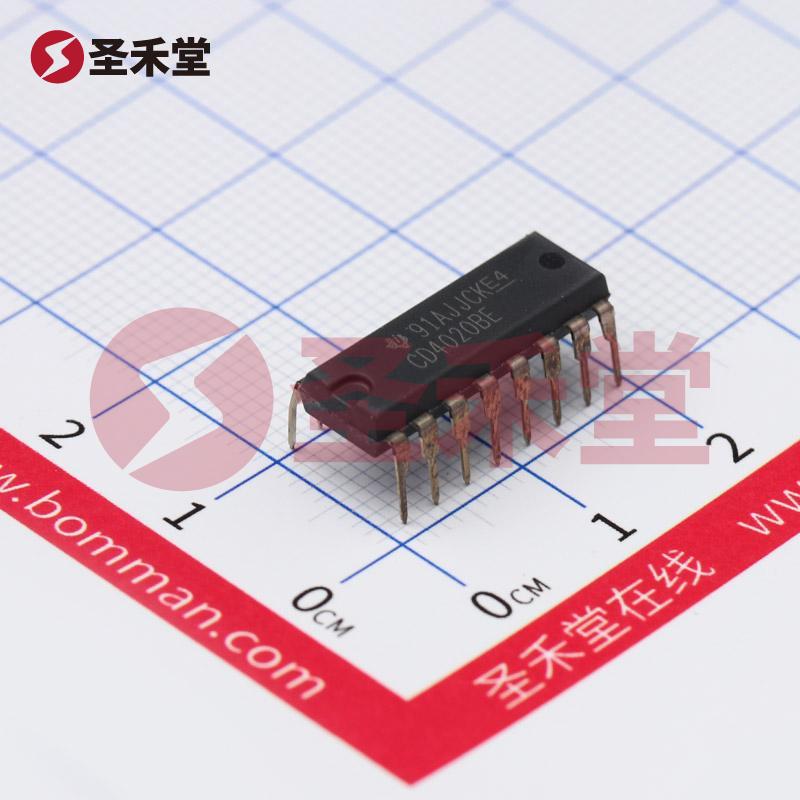

从机械设计的角度来看，CD4020BE采用的是16-DIP（双列直插式封装），便于嵌入布局密集的电路板中。通孔安装的形式也使得该元器件适用于传统的PCB设计与制作，同时易于在更复杂的电路中进行替换和维护。16-PDIP封装紧凑、规范，使其在很多场合下，尤其是 DIY 项目、原型开发和大规模生产中都能便捷使用。

应用领域

考虑到其灵活性和高性能参数，CD4020BE广泛应用于数字电路设计中的诸多场景，包括但不限于：

1. 数字计数器：在各种仪器和设备中用于计数脉冲或事件。
2. 频率分频器：通过将输入频率降低，CD4020BE可以用于信号处理和数据采集系统中。
3. 数据监测与采集系统：在数据监测系统中，可以用作数据记录和分析的辅助元件。
4. 可编程逻辑控制器（PLC）：在工业自动化和控制系统中，作为计数模块来跟踪生产过程。
5. 时间测量应用：借助其高精度计数特性，CD4020BE可用于测量时间间隔或频率。

总结

CD4020BE是一款功能强大且灵活的14位二进制上计数器，凭借其高计数速率、广泛的电压和温度适应性以及便于集成的封装设计，适用于各种数字电路和计数应用。德州仪器的品牌保证为其在市场上的可靠性和性能奠定了基础，使CD4020BE成为工程师和设计师在设计数字系统时的优先选择。无论是在商业产品开发还是学术研究中，CD4020BE的应用前景广阔，能够满足现代电子电路对计数解决方案的需求。
