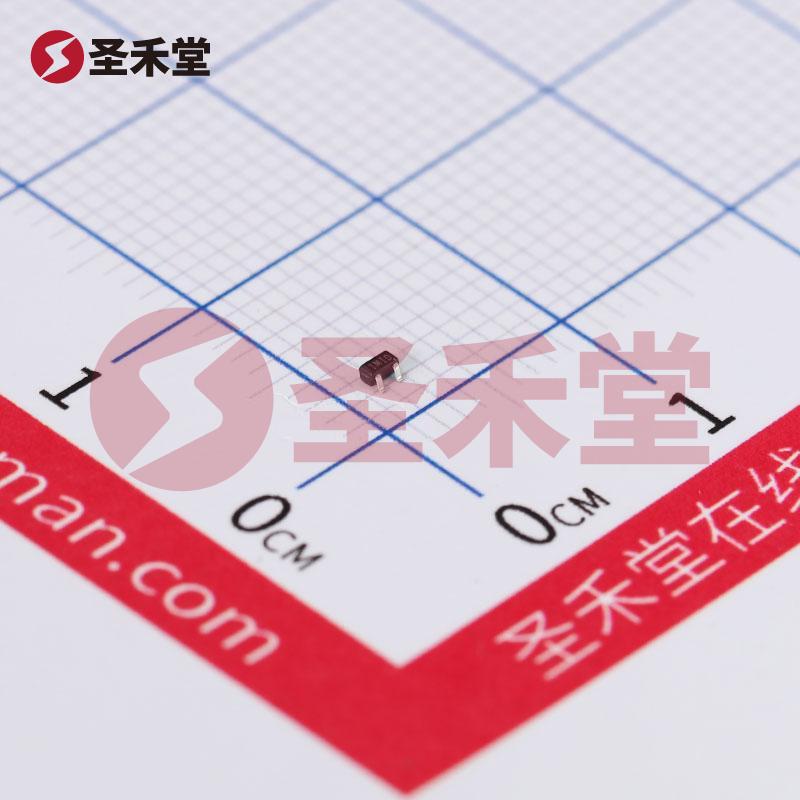

BC847CT-7-F

BC847CT-7-F 产品概述

一、产品背景

BC847CT-7-F 是一款高性能的 NPN 型晶体管，由美台公司（DIODES）制造。该晶体管适用于各种电子设计和电路应用，包括放大电路、开关电路和信号调节。凭借其紧凑的 SOT-523 封装形式、优异的电气特性和广泛的工作温度范围，BC847CT-7-F 已成为电子工程师和设计师们青睐的选择之一。

二、主要规格

1. 晶体管类型：NPN
2. 集电极电流 (Ic) 最大值：100 mA
3. 集射极击穿电压 (Vce(max))：45 V
4. 饱和压降 (Vce(sat))：在 5 mA 和 100 mA 的情况下最大值为 600 mV
5. 集电极截止电流 (ICBO)：15 nA（最大值）
6. 直流电流增益 (hFE)：在 2 mA 和 5 V 时，最小值为 420
7. 最大功率：150 mW
8. 跃迁频率：100 MHz
9. 工作温度范围：-55°C ~ 150°C
10. 封装类型：SOT-523 (表面贴装型)

三、应用领域

BC847CT-7-F 的优良性能使其在多个领域获得广泛应用，包括：

• 通讯设备：用于信号放大和开关控制，为传输提供高效能
• 消费电子：在电视、音响等设备中的信号处理
• 汽车电子：在车载系统中执行信号调节和控制
• 工业控制：在传感器和执行器之间进行信号切换
• 电源管理：用于调节和切换电源供给

四、优点

• 高增益与低饱和压降：BC847CT-7-F 提供高达 420 的直流电流增益，并具备较低的饱和压降（600 mV），这使得晶体管在开关应用中更加高效，减少了功耗。
• 小型封装：SOT-523 封装的紧凑设计使其适合高密度电路板应用，不仅节省空间，还便于自动化贴装，降低生产成本。
• 宽广的工作温度范围：从 -55°C 到 150°C 的工作温度范围使得 BC847CT-7-F 能够在恶劣环境条件下保持稳定的性能，适用于严苛的工业和军用环境。

五、总结

BC847CT-7-F 是一款功能强大的 NPN 晶体管，结合了高增益、小封装和宽温度范围等多种优势，使其在现代电子设计中备受欢迎。无论是在核心控制电路还是信号调节方面，BC847CT-7-F 都能提供可靠的支持，帮助设计师实现高效能的电路解决方案。对于任何需要小型、高效和可靠 NPN 晶体管的应用，BC847CT-7-F 都是一个值得投资的选择。
