型号:

BAL-NRF02D3

品牌:ST(意法半导体)
封装:5-UFBGA, CSPBGA
批次:5年外
包装:编带
重量:0.063g
其他:

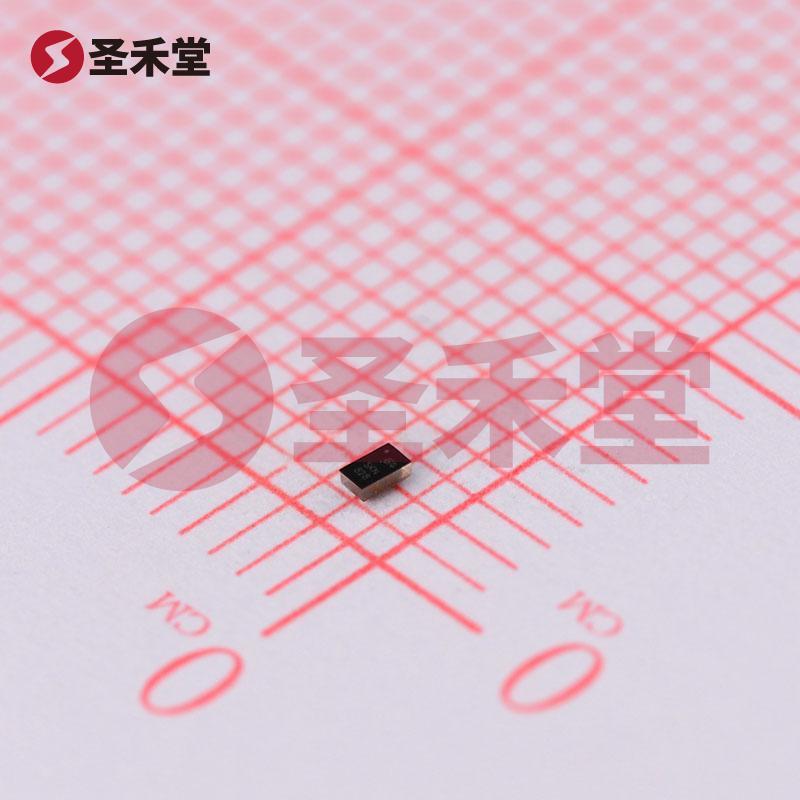

BAL-NRF02D3 产品实物图片
BAL-NRF02D3 一小时发货
描述:RF-平衡-不平衡变压器-2.4GHz-~-2.54GHz-50-欧姆-5-UFBGA,-CSPBGA
库存数量
库存:
110
(起订量: 1, 增量: 1
最小包:5000
商品单价
梯度内地(含税)
1+
1.84
100+
1.47
1250+
1.31
2500+
1.24
产品参数
属性参数值
频率范围2.4GHz~2.54GHz
阻抗比-不平衡/平衡50Ω:50Ω
插入损耗(最大值)0.15dB
相位差12°
幅度差(最大值)0.15dB
回波损耗(最小值)12dB
工作温度-40℃~+105℃

产品概述:BAL-NRF02D3 RF 平衡-不平衡变压器

一、产品简介

BAL-NRF02D3 是由意法半导体(STMicroelectronics)推出的一款 RF 平衡-不平衡变压器,专为 2.4 GHz 至 2.54 GHz 频段的无线通信应用设计。该器件采用先进的表面贴装技术(SMD),封装规格为 5-UFBGA 和 CSPBGA,使其在紧凑的电路布局中能够提供优异的性能。

二、关键参数

  • 频率范围:2.4 GHz ~ 2.54 GHz
  • 阻抗:50Ω(非平衡)/ -欧姆(平衡)
  • 相位差:6°
  • 插损(最大值):1.9 dB
  • 回波损耗(最小值):12 dB
  • 安装类型:表面贴装型(SMD)

三、性能优势

  1. 频率覆盖:BAL-NRF02D3 的工作频率范围是 2.4 GHz 至 2.54 GHz,与蓝牙、Wi-Fi 以及许多其他无线通信协议的频段相符,这使其成为各种无线应用的理想选择。

  2. 低插损:最高插损仅为 1.9 dB,确保信号的传输效率,高效地减少了信号传输过程中的能量损失,提升了系统的整体性能。

  3. 优化的回波损耗:回波损耗最低可达 12 dB,降低了信号反射对电路的负面影响,提高了系统的稳定性与可靠性。

  4. 紧凑封装:采用 5-UFBGA 和 CSPBGA 封装,BAL-NRF02D3 的小型化设计使得其能够在空间受限的应用环境中方便地集成,并且提升了数据传输的灵活性。

  5. 相位特性:相位差为 6°,确保在平衡-不平衡转换中的相位一致性,使得信号传输的相位特性更加明确,适合高精度的应用需求。

四、应用场景

  1. 无线通信:适用于蓝牙和 Wi-Fi 无线模块的设计,能够提高射频信号的处理效果,确保通信的稳定性和清晰度。

  2. 物联网设备:在物联网(IoT)产品中,BAL-NRF02D3 可以优化无线通信链路,扩展设备的传输范围,提高交互效率。

  3. 射频功率放大器:此变压器可用于RF放大器设计中,提高设备的增益和输出功率,特别是在中小功率应用中。

  4. 无线传感器:在无线传感器网络(WSN)中,它可用于信号传输和接收,确保传感器数据的可靠传递。

五、结论

BAL-NRF02D3 RF 平衡-不平衡变压器凭借其优异的性能参数和小型化设计,成为了现代无线通信系统中不可或缺的器件之一。它既能满足高频应用的需求,又能保证低插损和高回波损耗指标,因而广泛应用于蓝牙、Wi-Fi、物联网以及多种射频通信设备。意法半导体的这一产品将成为设计工程师在追求高性能和高可靠性的无线通信设计时的重要选择。
