DMN65D8LDW-7

DMN65D8LDW-7 产品概述

一、基本信息 DMN65D8LDW-7 是一款双 N 沟道 MOSFET，其在不同的电子应用中表现出色，尤其是在开关电源、马达驱动和信号放大等领域。其最重要的参数包括漏源电压 60V、连续漏极电流 180mA，以及最大功率耗散能力为 300mW，使其适应多种工作条件。

二、性能参数

1. 漏源电压 (Vdss):

   • 本器件的漏源电压（Vdss）为 60V，适合用于处理高电压应用，确保在高电压环境下的稳定运行。

2. 漏极电流 (Id):

   • 在 25°C 时，器件的连续漏极电流为 180mA，表明其具备较好的导电能力，能够在不超过其最大额定值的情况下驱动负载。

3. 栅源极阈值电压 (Vgs(th)):

   • 栅源极的阈值电压为 2V（在 250μA 时测量），保证在逻辑电平下能够有效控制 FET 的导通状态。这一特性使得 DMN65D8LDW-7 非常适合与微控制器或其他逻辑电路直接连接使用。

4. 漏源导通电阻 (Rds(on)):

   • 在 10V 和 115mA 的条件下，导通电阻最大值为 6Ω，这在实际应用中可降低能量损耗，提高整体效率。

5. 开关特性:

   • 在栅极电荷 (Qg) 方面，该 MOSFET 在 10V 驱动下，栅极电荷为 0.87nC，说明其具有良好的开关速度，适合于开关频率较高的应用。

6. 输入电容 (Ciss):

   • 输入电容在 25V 下为 22pF，提供优良的频率响应，使其在信号传输过程中不会产生过多的延迟。

7. 功率耗散:

   • 最大功率耗散为 300mW，这意味着在设计电路时需考虑合理的散热方案以确保器件工作在安全范围内。

三、工作环境

DMN65D8LDW-7的工作温度范围为 -55°C 到 150°C，允许其在严苛的环境下正常运行。这使得该 MOSFET 能够满足航空航天、汽车电子及工业自动化等高要求领域的需求。

四、物理特性和封装

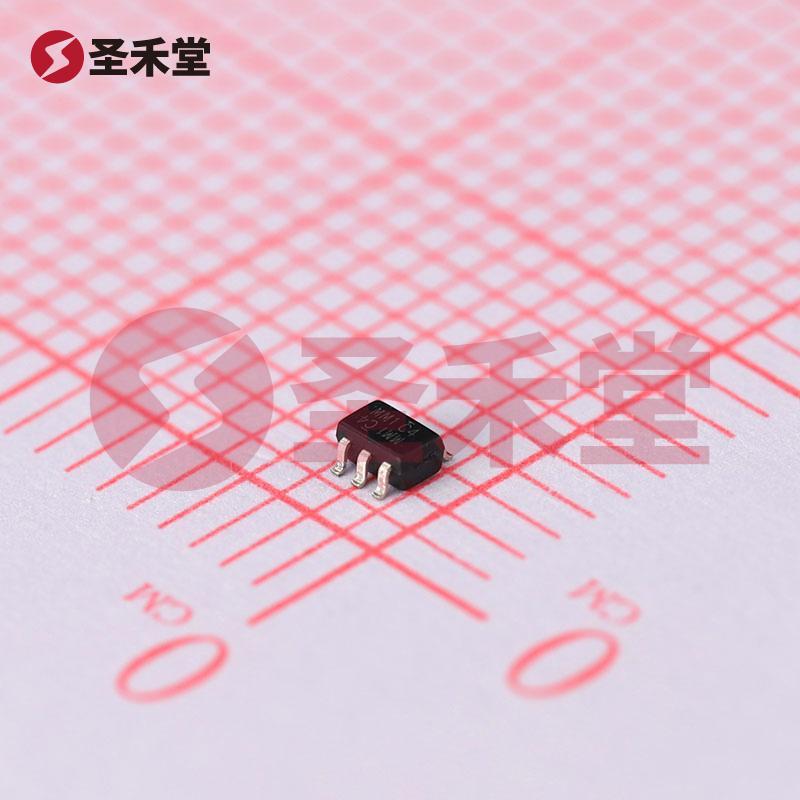

该元器件采用 SOT-363 封装，属于表面贴装型组件，具有引脚密度高、安装便捷的优点。这种封装形式非常适合现代电子设备中空间有限的应用，使其能够在小型化电子产品中轻松集成。

五、应用领域

DMN65D8LDW-7 广泛应用于各种低功耗、高效率的电子电路中，例如：

• 开关电源：利用其高 Vdss 和低 Rds(on)特性，能够有效提高开关电源的转换效率。
• 驱动电路：适合用于控制继电器、马达及其他负载。
• 消费电子：如数码相机、智能手机的电源管理模块。
• 工业控制：广泛应用于自动化设备和面板控制中。

六、总结

DMN65D8LDW-7 是一款在电压、电流和功率方面具备良好性能的双 N 沟道 MOSFET，适合于多种电子应用。其与典型组件相比，提供了优越的效率和可靠性，尤其适合于低功耗电路的设计与使用。结合其广泛的工作温度范围和紧凑的封装形式，使其成为现代电子设计中的理想选择。无论是在高压供电环境还是在复杂的信号处理应用中，DMN65D8LDW-7 都具备了出色的竞争力，能够满足各类电子产品在效能及成本效率上的需求。
