DMG1012T-7 是由DIODES(美台)公司生产的一种高性能N沟道金属氧化物场效应晶体管(MOSFET),采用SOT-523封装,广泛应用于各种电子电路中。其主要电气特征包括:漏源电压(Vdss)为20V,最大连续漏极电流(Id)在25°C时为630mA,适合于中小功率的开关和放大应用。
漏源电压(Vdss): 作为一款低电压MOSFET,DMG1012T-7 的最大漏源电压为20V,使其适用于低电压应用的场合,例如便携式电子设备和低功耗电源管理系统。
连续漏极电流(Id): 在25°C时的最大漏极电流为630mA,能够承受适度的负载,适合用于电机驱动、电池管理及开关电源等领域。
栅源极阈值电压(Vgs(th)): 在250µA的条件下,此MOSFET的栅源极阈值电压为1V,低阈值意味着该器件能在较低的栅压下导通,从而适用于低电压驱动的电路。
导通电阻(Rds(on)): 在4.5V与600mA条件下,导通电阻为400mΩ,良好的导通性能可以有效降低开关损耗,提高整体电路的能效。
功率耗散: 该MOSFET在25°C环境温度下,最大功率耗散为280mW,适合设计紧凑且散热有限的电路。
工作温度范围: 该器件的工作温度范围广泛,从-55°C到150°C,适合在极端环境条件下的应用,如工业设备和汽车电子。
栅电荷(Qg): 在4.5V条件下,栅电荷为0.74nC,低栅电荷使得该MOSFET能快速打开和关闭,适合高速开关电路。
输入电容(Ciss): 最大输入电容为60.67pF,在16V条件下,这使得器件在高频信号下依然保持良好的性能。
栅源电压(Vgs): 该MOSFET的最大栅源电压为±6V,提供了相对较高的栅控制灵活性,适应各类驱动电路。
DMG1012T-7 的特点使其非常适用于多种应用场景,包括但不限于:

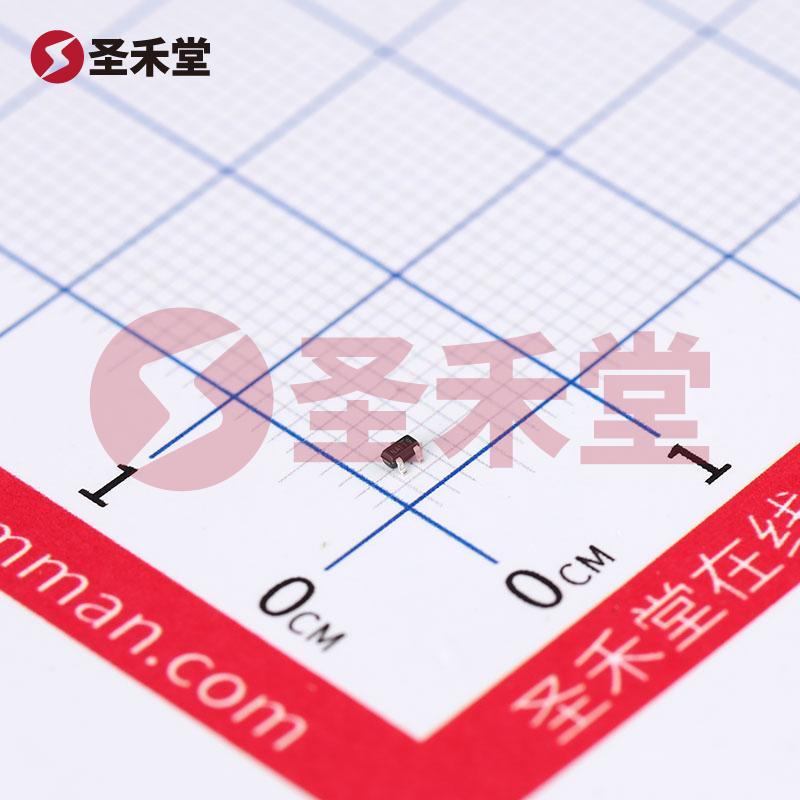

DMG1012T-7采用SOT-523小型表面贴装封装,适应现代电子产品对小型化和高密度安装的需求。该封装确保了良好的热性能和易于自动化生产的特点。
DMG1012T-7 N沟道MOSFET凭借其优越的电气特性和广泛的应用前景,是当前市场上一款极具竞争力的器件。无论是在低电压控制、开关电源还是电池管理等领域,DMG1012T-7都能为设计工程师提供可靠的解决方案。
