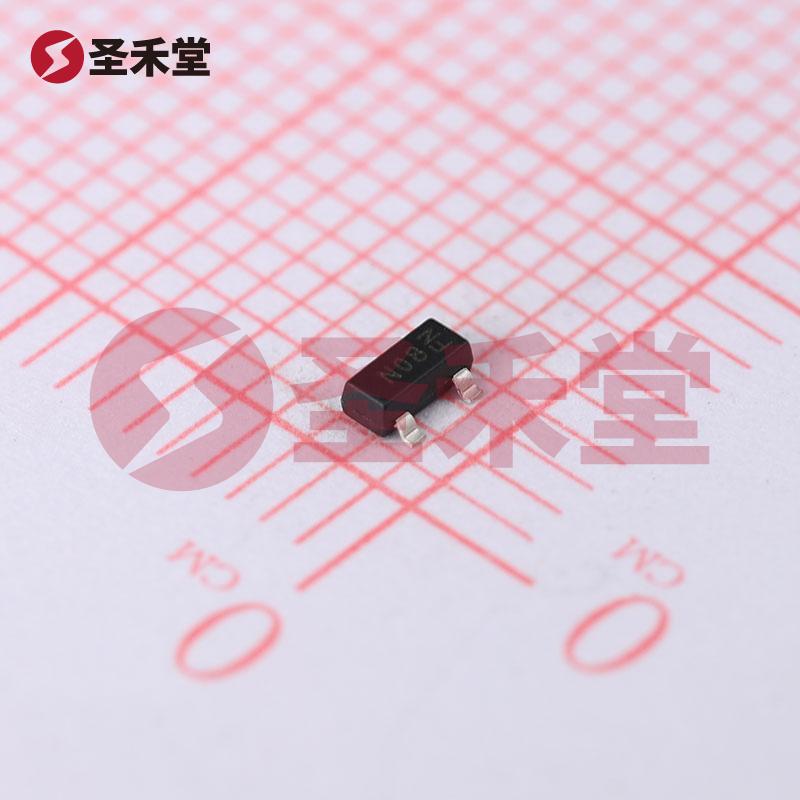

描述：数字晶体管 200mW 50V 100mA 1个NPN-预偏置 SOT-23
库存数量
库存：
5774
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.113
3000+
0.0899
产品参数
属性参数值
集射极击穿电压(Vceo)50V
集电极电流(Ic)100mA
功率(Pd)200mW
直流电流增益(hFE@Ic,Vce)20@10mA,5V
最小输入电压(VI(on)@Ic/Io,Vce/Vo)1.9V@10mA,0.3V
最大输入电压(VI(off)@Ic/Io,Vce/Vcc)1.1V@100uA,5V
输出电压(VO(on)@Io/Ii)100mV@10mA,0.5mA
电阻比率1
工作温度-55℃~+150℃
DDTC143ECA-7-F 产品概述
一、产品简介
DDTC143ECA-7-F 是由美台半导体公司（DIODES）生产的一款数字 NPN 预偏置晶体管，适用于多种电子应用场景，包括开关电源、信号放大和其他需要高效率和小型封装的电路。这款晶体管特别设计用于面向表面贴装工艺 (SMD) 的应用，采用 SOT-23 封装，具有出色的性能参数和灵活的应用范围。
二、关键参数
- 额定功率: 200mW
- 集电极电流 (Ic): 最大值 100mA
- 集射极击穿电压 (Vce): 最大值 50V
- DC 电流增益 (hFE): 最小值 20 @ 10mA，Vce=5V
- 饱和压降 (Vce(sat)): 最大值 300mV @ 500µA，10mA
- 截止电流 (Ic(OFF)): 最大值 500nA
- 频率响应: 高达 250MHz
- 基极电阻器 (R1): 4.7 kOhms
- 发射极电阻器 (R2): 4.7 kOhms
- 安装类型: 表面贴装型
- 封装: TO-236-3, SC-59, SOT-23-3
- 供应商器件封装: SOT-23-3
三、应用领域
DDTC143ECA-7-F 广泛应用于各种电子产品中，特别适合用于以下领域：
- 开关电源: 由于其高集电极电流能力，该晶体管可在电源管理单元中提供高效率的开关功能。
- 信号放大: 具有合适的增益和频率性能，可用于音频放大器和其他信号处理电路。
- 数字电路: 由于其便捷的预偏置特性，适合用于数字开关和控制电路。
- 消费电子: 广泛应用于计算机、家庭电器及其他智能设备中，提升产品的智能化水平。
四、产品特点
- 高效率: 较高的工作频率（高达 250MHz）和较低的饱和压降使得 DDTC143ECA-7-F 能够在大多数情况下实现高效率的切换性能。
- 低功耗: 最大功率仅为 200mW，适合用于要求低能耗的应用。
- 小型化: SOT-23 封装使其在设计中占用更小的PCB面积，便于实现高密度电子产品。
- 稳定性: 集电极截止电流（最大值仅为 500nA）保证了其在静态条件下的良好表现，减少了功耗和噪声。
五、典型电路示例
在一个简单的开关电路设计中，DDTC143ECA-7-F 可以作为开关元件，与适当的电阻器 (R1 和 R2) 配合使用，通过调节输入信号实现对负载的有效控制。电流增益和饱和压降的特性确保了在不同工作状态下的快速响应与稳态性能。
六、总结
DDTC143ECA-7-F 是一款功能强大且多用途的 NPN 预偏置晶体管，凭借其优秀的电气特性和小型封装设计，在现代电子产品中显示出其广泛的应用潜力。不论是在开关电源、信号处理还是数字电路中，其可靠性和效率都为设计者提供了极大的便利，是高性能电子设计的不二之选。
