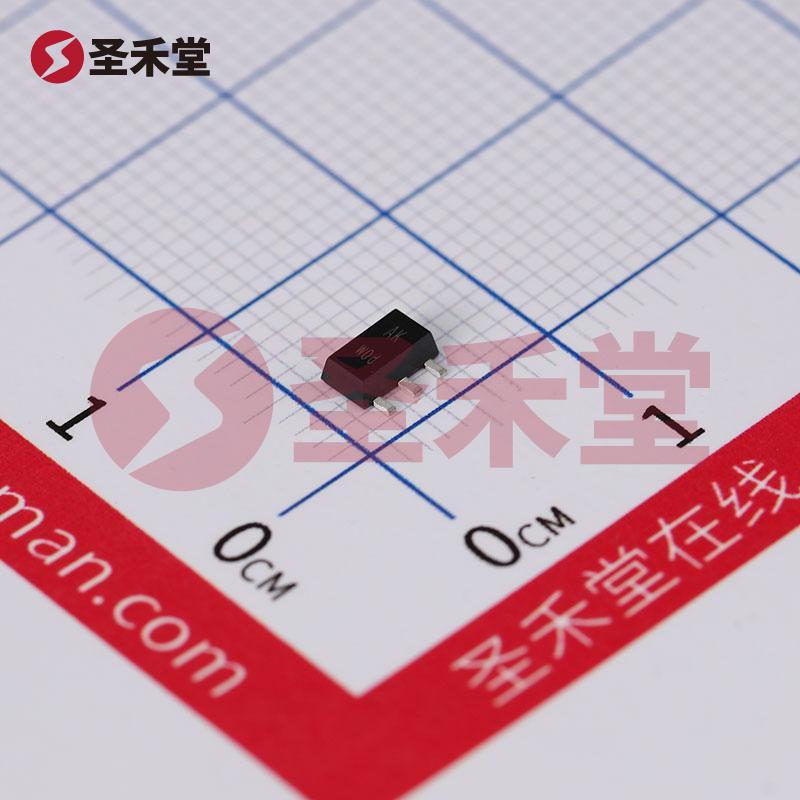

BCX53-10,115

BCX53-10,115 产品概述

产品简介

BCX53-10,115 是一款高性能的PNP型双极性晶体管 (BJT)，专为各种电子应用而设计，其封装采用表面贴装封装(SOT-89)，具有出色的可靠性和兼容性。这款晶体管的额定电流为1A，最大集射极击穿电压为80V，能够满足较高功率和高压环境下的工作需求。该器件由知名品牌安世(Nexperia)制造，综合性能优秀，适应广泛的应用场景。

主要参数

• 晶体管类型：PNP
• 集电极电流 (Ic)：最大值为 1A
• 集射极击穿电压 (Vce)：最大值为 80V
• 饱和压降 (Vce_sat)：最大值500mV @ 50 mA, 500 mA
• 集电极截止电流 (Icbo)：最大值100nA
• 直流电流增益 (hFE)：最小值63 @ 150 mA, 2V
• 最大功率：1.3W
• 频率响应：跃迁频率为145MHz
• 工作温度范围：最高可达150°C (TJ)
• 封装类型：SOT-89
• 封装形式：SOT-89-3

应用领域

BCX53-10,115的应用非常广泛，适用于多种电子设备，包括但不限于：

1. 开关应用：由于其低饱和压降和高增益特性，BCX53-10,115可以用于驱动小型电机、继电器和其他负载。
2. 放大器：能够用于音频和信号放大器的设计，满足高增益和低噪声的要求。
3. 功率调节：在电源管理和调节电路中，作为功率开关，有效控制负载电流。
4. 信号处理：在汽车电子设备、家电和消费电子中，BCX53-10,115可用于有效的信号放大和处理。

性能优势

1. 高效能：BCX53-10,115的最大功率达到1.3W，能够在高电流和高电压的情况下稳定运行，并且其低饱和压降使其在使用时更加高效。
2. 温度耐受性：其工作温度可高达150°C，显示出良好的热稳定性，使其适用于高温环境下的应用，增加系统的可靠性。
3. 小型封装：SOT-89表面贴装封装有助于节省PCB空间，促进高密度布局的设计，并兼容现代电子设备对小型化的需求。
4. 高频率特性：达到145MHz的跃迁频率使其在高频应用中表现良好，为信号处理和通信设备提供了理论支持。

产品选择与使用

在选择BCX53-10,115时，应考虑电路设计中实际应用所需的电流和电压规格。合理配置Ib（基极电流）和Ic（集电极电流），确保设备在正常工作状态下的效率。同时，考虑在设计中引入简单的散热方案，以优化运行时的热管理。

综上所述，BCX53-10,115以其优越的技术参数、可靠的性能和广泛的应用领域，成为电子设计和开发中不可或缺的重要组件。无论是在消费电子、家电还是工业应用中，该晶体管均能够提供卓越的性能和可靠的解决方案，是工程师们实现创新设计的理想选择。
