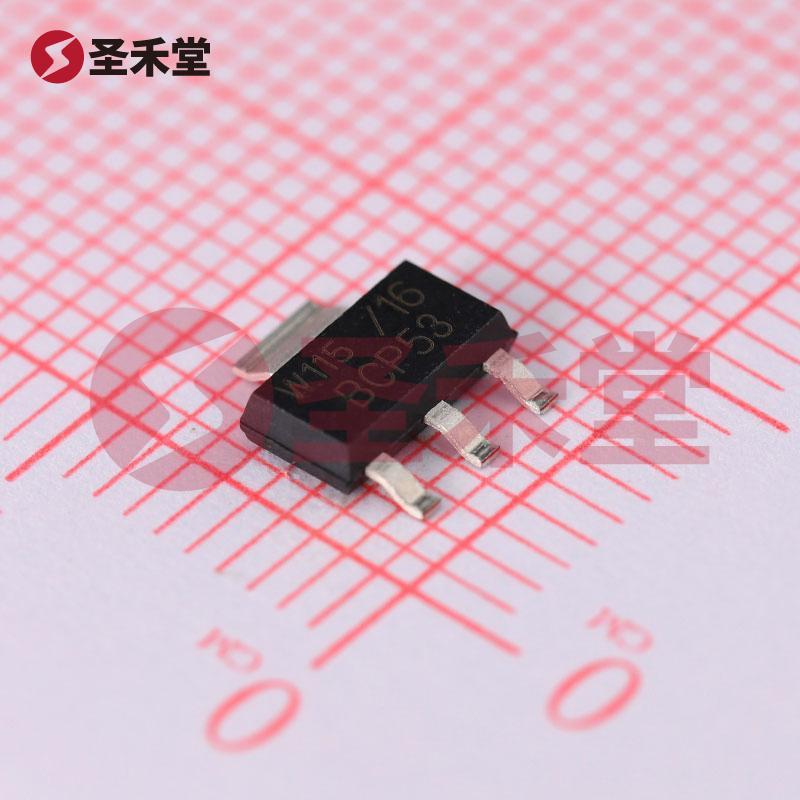

产品概述：BCP53-16,115 PNP 三极管
一、引言
BCP53-16,115是一款高性能的PNP型双极性晶体管（BJT），由国际知名的半导体制造商Nexperia（安世）出品。该产品凭借其适中的电压和电流特性，非常适合广泛的电子应用，包括线性放大器、开关电路和小信号处理等。其最大额定功率为1W，具备80V的集射极击穿电压和最高1A的集电极电流，非常适合在不同负载条件下的使用。
二、基础参数
- 额定功率：1W
- 集电极电流（Ic）：1A（最大值）
- 集射极击穿电压（Vce）：80V（最大值）
- 工作温度：150°C（结温，TJ）
- 电流-集电极截止（ICBO）：100nA（最大值）
- 饱和压降（Vce(sat)）：500mV @ 50mA，500mA
- DC电流增益（hFE）：最小值为100 @ 150mA，2V
- 跃迁频率：145MHz
- 封装类型：SOT-223（三引脚表面贴装封装）
三、应用场景
BCP53-16,115晶体管适应性强，可以广泛应用于以下几个领域：
开关电路： 由于其较低的饱和压降和较高的集电极电流能力，BCP53-16,115可用于高效的开关电路，能够快速切换，减少功耗。
线性放大器： 其高DC电流增益使得BCP53-16,115也适合作为小信号放大器，服务于各种音频频率或信号调理电路。
电流源和电流镜： 在精确电源设计中，它可用于构建电流源或电流镜电路，以提供稳定的参考电流。
驱动阶段： 可用于驱动小功率继电器、LED和其他负载，能够有效放大控制信号。
四、性能优势
高增益特性：BCP53-16,115的高DC电流增益（hFE）特点使其在低输入信号条件下仍能够输出较高的电流，具备良好的信号放大能力。
低功耗：使用饱和压降（500mV）低的特性，本晶体管在工作时能够减少能量的消耗，提高电路的整体效率。
高工作温度范围：其工作结温可达150°C，能够在较高温度环境下正常运行，适应各种恶劣的工作条件。
紧凑封装：采用SOT-223封装，适用于要求小型、紧凑设计的现代电子设备，有效提高电路板的布局效率。
五、总结
BCP53-16,115是一款高效、稳定且性能优异的PNP三极管，广泛适用于开关电路、放大器和各种信号处理应用。其高集电极电流和电流增益使其在现代电子设计中显得尤为重要。无论是在电压、温度还是可靠性方面，BCP53-16,115均提供了优秀的解决方案，满足设计师对于性能、功耗及空间利用率的高需求。在当今持续发展的电子行业中，BCP53-16,115无疑是一个值得考量的元器件选择。
