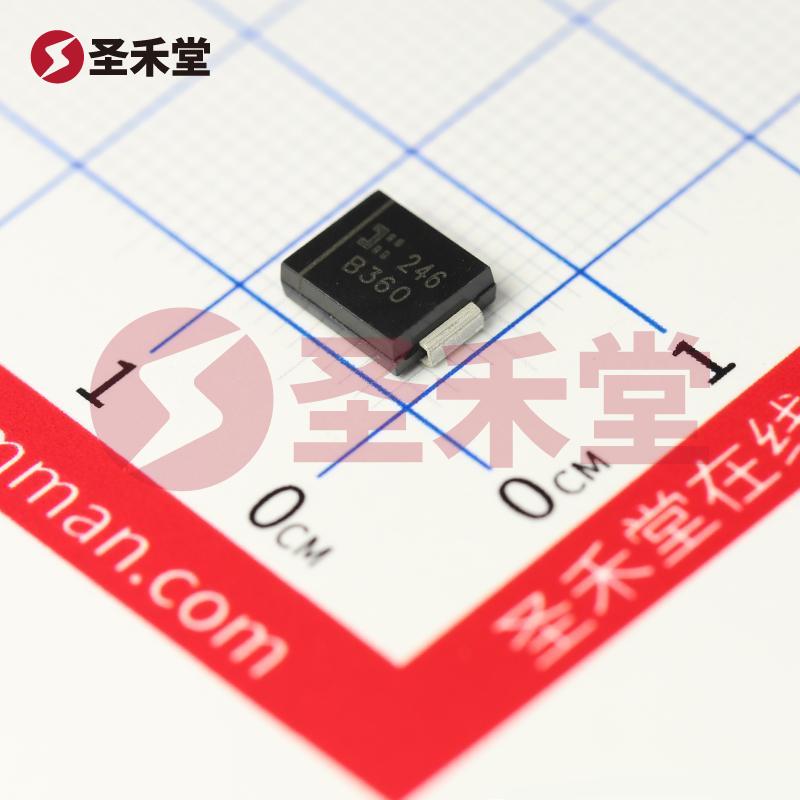

B360-13-F 产品概述
概述
B360-13-F 是一款高性能的肖特基二极管，适用于开关电源、逆变器、功率转换和稳压器等广泛的电源管理应用。作为一种表面贴装型（SMT）器件，B360-13-F 采用 DO-214AB（SMC）封装，能够在紧凑型电路设计中提供稳定可靠的性能。它的主要特性包括较低的正向压降和优秀的温度稳定性，使其成为电子工程师在进行高效能设计时的理想选择。
关键参数
直流反向耐压（Vr）: B360-13-F 的最大反向耐压为 60V，这使得它适合用于中等电压应用，可以有效防止反向电流对电路造成潜在损害。
平均整流电流（Io）: 该二极管的平均整流电流为 3A，确保它能够在高电流负载下正常工作。这意味着在多种电子设备中，B360-13-F 都能够承受较大的电流而不出现故障。
正向压降（Vf）: 在 3A 的工作电流下，该二极管的正向压降为 700mV。这一特性使得二极管在导通状态下的能量损耗较小，从而提高了整体电路的效率。
反向泄漏电流: 在 60V 的反向耐压下，B360-13-F 的反向泄漏电流仅为 500µA。这意味着它在关断状态时具有较低的能量损耗，增强了系统的可靠性。
工作温度范围: 此二极管的结温工作范围为 -55°C 至 150°C，保证其在高温或者极端环境下均能正常运行，适合用在工业和汽车等严苛环境的应用中。
速度特性: B360-13-F 的快速恢复时间小于或等于 500ns，对于高频应用尤其适用，如开关电源和其他电力电子设备，能够有效减小开关损耗。
电容特性: 在 4V 和 1MHz 的工作条件下，其输入电容为 200pF，表明其在高频率下的良好响应特性。
应用领域
由于其卓越的性能特征，B360-13-F 被广泛应用于多种电子设备中，包括：
- 开关电源: 用于电源转换和整流电路，为用户提供高效能的电源解决方案。
- 逆变器: 在太阳能逆变器和不间断电源（UPS）中，B360-13-F 可用于实现高效的电能转换。
- 汽车电子: 适用于汽车电源管理系统，能够承受较高的工作电流并在极端温度条件下工作。
- 通信设备: 在射频应用中，其快速恢复特性使得二极管能够有效避免信号失真。
总结
B360-13-F 是一种具有高性能、高效率和高可靠性的肖特基二极管。其低正向压降、优秀的直流反向耐压和快速恢复特性，使其成为多种电源管理应用中一款极具竞争力的器件。借助其广泛的工作温度范围和低反向泄漏电流，B360-13-F 为设计师提供了优质的解决方案，能够满足现代电子产品对高性能元器件的需求。结合 DIODES（美台）品牌的优良信誉，B360-13-F 无疑是电源设计领域的重要选择。
