AP2204RA-3.3TRG1 产品概述
一、产品概述
AP2204RA-3.3TRG1是一款高性能线性稳压器（LDO），特别设计用于提供稳定的3.3V输出电压，适用于各种电子应用。作为一款固定输出类型的LDO，该器件最大输入电压可达24V，并且能够提供最高150mA的输出电流。此稳压器采用SOT-89表面贴装封装，具有多种保护功能和优越的电气性能，确保其在多种工作条件下的可靠性与稳定性。
二、关键参数
输入电压范围：AP2204RA-3.3TRG1设计允许最大输入电压为24V，使其广泛适用于不同的电源环境。同时，该稳压器的输入电压范围为3.4V至24V，使其适合用于电池供电或宽范围输入电压的应用。
输出电压与电流：该线性稳压器的固定输出电压为3.3V，最大输出电流为150mA，确保为微控制器、传感器和各类数字电路提供所需的电源。
压降及静态电流：AP2204RA-3.3TRG1具有最大压降为0.5V（在150mA输出时），这保证了在负载条件下仍能有效维持稳压性能。同时，该稳压器在待机状态下的工作电流为2.5mA，进一步提高了设备的能效。
PSRR与纹波抑制：该LDO的PSRR（电源抑制比）为60dB（100Hz ~ 1kHz），优良的电源抑制能力可以有效消除输入电压的波动和噪声，确保输出电压的稳定性。
工作温度范围：AP2204RA-3.3TRG1具有广泛的工作温度范围，从-40°C至85°C，适合于恶劣环境下的稳定工作，能够满足工业、汽车及消费电子等领域的需求。
保护功能：此线性稳压器还内置过流保护和超温保护功能，确保在异常情况下自动断开，从而保护后端电路及自身。
三、应用领域
AP2204RA-3.3TRG1在许多领域中具有广泛的应用前景，主要包括：
- 消费电子：可用于智能手机、平板电脑、嵌入式系统等便携设备，提供稳定的电源供给。
- 工业控制：在传感器和控制器中为敏感电路提供稳定电源，尤其在高温或寒冷环境下，保持系统的稳定运行。
- 汽车电子：满足汽车中控、车载导航及其他电子设备的电源需求，以确保准确的工作性能。
- 通信设备：广泛应用于无线通信、网络设备，以保证高效的数据传输和信号处理。
四、封装与安装方式

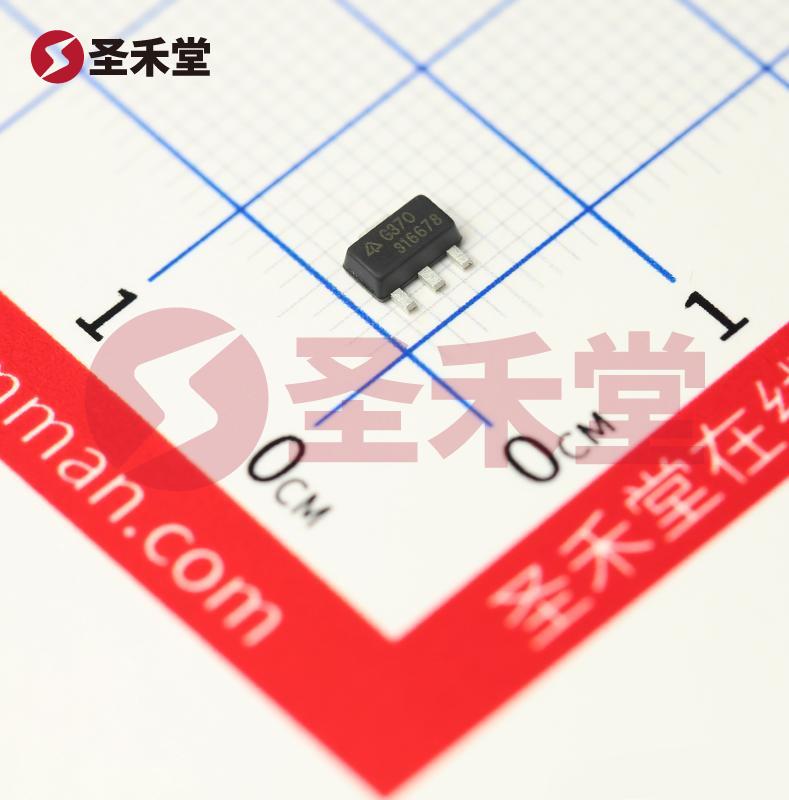

AP2204RA-3.3TRG1采用SOT-89-3封装，具有较小的尺寸与优良的热性能，便于在有限的PCB空间中实现集成。其表面贴装设计使得安装工艺简单，可以在自动化生产线中高效完成组装。
五、总结
综上所述，AP2204RA-3.3TRG1是一款性能全面、应用广泛的固定输出线性稳压器。其优越的电气特性、可靠的保护功能及广泛的工作温度范围，使其成为现代电子设计中理想的选择。无论是针对消费级产品还是专业级应用，AP2204RA-3.3TRG1都能够为用户提供稳定可靠的电源解决方案。选择AP2204RA-3.3TRG1，即是选择高效、安全与稳定的电源管理方案。
