AON6407

AON6407 产品概述

一、概述

AON6407是一款高性能的P沟道MOSFET（场效应管），专为低功耗应用而设计。它的关键参数包括漏源电压（Vdss）为30V，连续漏极电流（Id）高达32A，确保在多种工作环境下的稳定性和可靠性。该MOSFET采用创新的DFN5x6-8L EP1封装，尺寸小巧，适用于现代电子设备的小型化设计。

二、主要参数

1. 漏源电压 (Vdss): 最大工作电压为30V，适合在低电压应用中使用，例如负载开关、直流-直流转换器等场合。

2. 连续漏极电流 (Id): 32A（在25°C下）， 此参数表明AON6407能够承受的最大电流能力，适合需要较高电流的应用场景。

3. 栅源极阈值电压: 该器件的栅源极阈值电压为2.6V @ 250μA，这意味着控制信号需要较低的电压即可有效驱动，方便与微控制器或其他逻辑器件直接连接。

4. 漏源导通电阻 (Rds(on)): 在20A, 10V下，漏源导通电阻仅为4.5mΩ，这个特性使得它在工作时的功耗极低，提升了整体系统的能效，减少发热。

5. 最大功率耗散: 在环境温度25°C下，其最大功率耗散为7.3W，为高功率应用提供了良好的散热性能。

三、应用领域

AON6407适用于各种需要大电流和低导通损耗的场合，典型的应用包括：

1. 电源管理单元：在电源管理电路中，AON6407可以作为开关使用，以控制不同负载的接入。

2. 如LED驱动电路：它的高电流承载能力和低Rds(on)特性，使得该MOSFET非常适合用于高效的LED驱动设计。

3. 汽车电子：在汽车电子系统中，多用于功率转换和能量管理，增加系统的可靠性和效率。

4. 电动工具：高功率电动工具中常用MOSFET来驱动电机，满足对电流和功率的高需求。

5. 通讯设备：如基站和其他无线通信设备中，AON6407可以用于信号放大和功率管理。

四、封装和散热

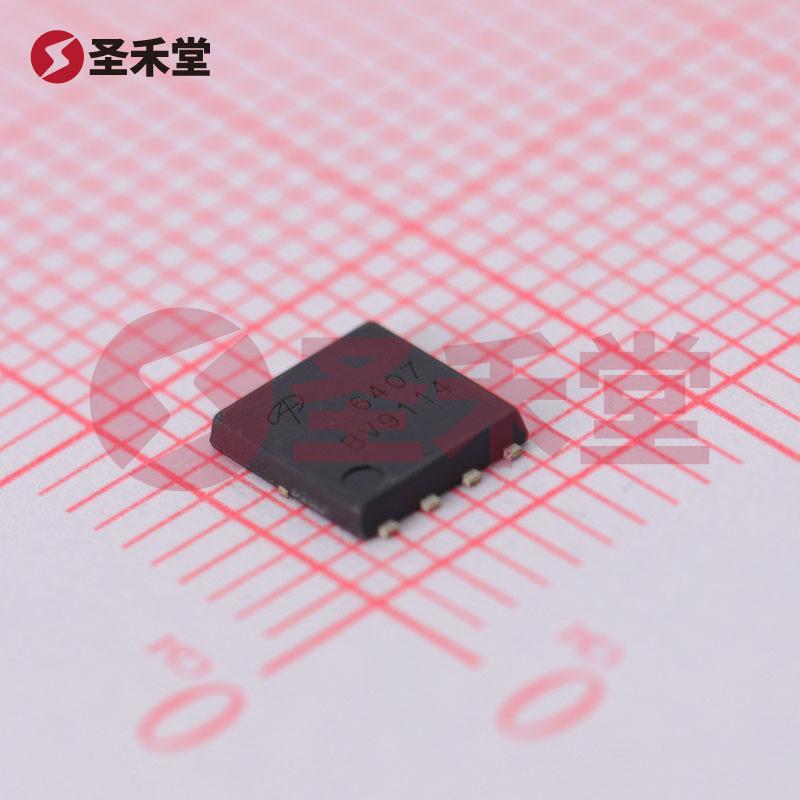

AON6407采用DFN5x6-8L EP1封装，这种封装设计不仅体积小，更能提供良好的热导性能，适合在有限空间内实现高效散热。该封装提供了更高的集成度，帮助设计师在设计产品时节省空间。

五、总结

AON6407P沟道MOSFET凭借其优越的电气参数和小巧的封装设计，是现代电子产品中的理想选择。其高漏电流承载能力、低导通电阻以及适应多种应用环境的能力，使其成为电源管理和负载开关设计的首选器件。在设计新产品时，AON6407能够提供更高的能效和更好的性能，使用户在各个应用场合都能获得最佳的使用体验。
