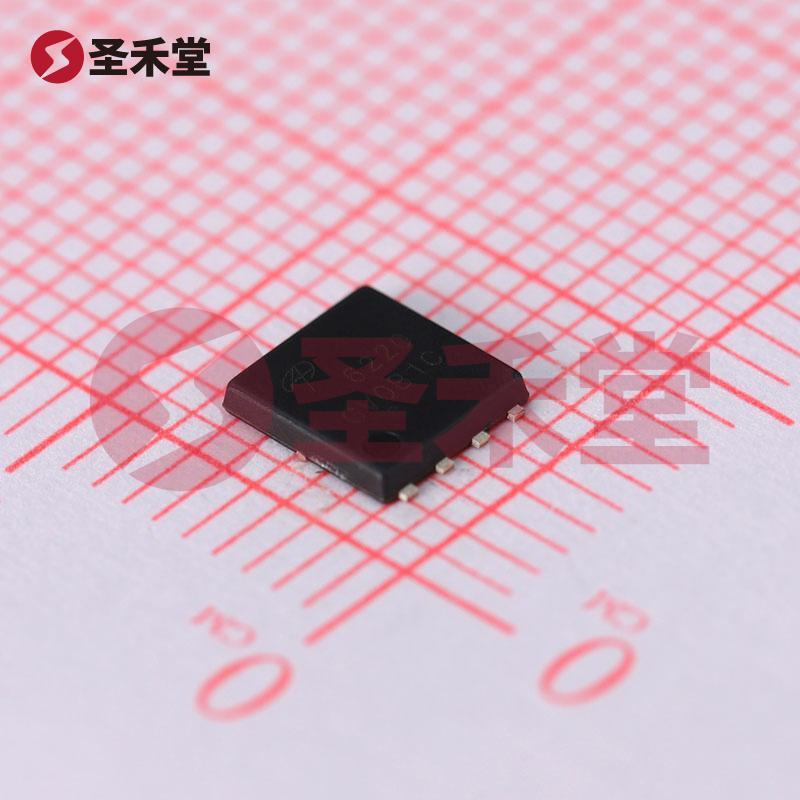

AON6220

AON6220 产品概述

一、产品基本信息

AON6220是一款N沟道场效应管（MOSFET），其主要参数包括额定功率113.5W，最大工作电压100V，以及最大漏极电流达到48A。这款器件采用DFN-8封装，尺寸为5x6mm，适合多种高功率和高密度的电子应用。AON6220是AOS品牌旗下的产品，本身在电子元器件领域享有很高的声誉，主要因其稳定性、高效能及可靠性而受到广泛青睐。

二、技术规格

1. 类型: N沟道MOSFET
2. 功率额定值: 113.5 W
3. 最大漏极电压: 100 V
4. 漏极电流: 48 A
5. 封装: DFN-8 (5x6mm)
6. 工作温度范围: -55°C至150°C
7. R_DS(on): 在特定栅极电压下，漏极源极电阻非常低，通常可达到几个毫欧，极大减少导通损耗。

三、应用场景

AON6220以其优异的性能，适用于多种应用场景，特别是在需要高效率和小尺寸的情况下，有效满足现代电子设备设计的要求。其应用领域包括但不限于：

1. 开关电源: 在DC-DC转换器和AC-DC开关电源中，AON6220可以作为主要开关器件，提高能效并降低热损耗。
2. 电机驱动: AON6220可以用作电机控制电路中的功率开关，适用于无刷直流电动机（BLDC）和步进电机控制，以及电动工具和家用电器。
3. 电源管理: 适合用于电源管理集成电路（PMIC），AON6220提供高电流处理能力，确保负载具有稳定的电压供应。
4. 电池充电器: 在高效的电池充电器电路中，AON6220可以有效减少电源的热量损失，提高整体充电效率及安全性。

四、器件特性与优势

1. 高效能: 由于其较低的R_DS(on)，AON6220在开关状态和导通状态下均能提供优异的导电性能，显著降低导通损耗。
2. 高可靠性: 采用DFN封装的AON6220具有良好的散热性能和机械强度，其高温特性和阻抗特性使其在严苛环境下仍能保持稳定工作。
3. 小尺寸与高密度: DFN-8封装设计使得AON6220可以在空间狭小的电路设计中有效集成，满足小型化趋势，尤其在移动设备和消费电子产品中的应用。
4. 简化的驱动: N沟道MOSFET的驱动要求相对较低，可直接由微控制器提供逻辑电平信号，简化设计难度及成本。

五、总结

AON6220是一款具有高效能、可靠性和适用广泛性的N沟道MOSFET，致力于为工程师提供强有力的解决方案，适合在电源转换、电机控制及电源管理等多种应用中发挥关键作用。随着技术的不断进步，AON6220在功耗控制、提高系统性能及减少热能损耗等方面的优势使其成为高密度、高效能系统设计的理想选择。在选择MOSFET时，用户应充分考虑其参数和应用需求，以实现最佳的设计效果。
