74HC1G32GW,125 产品概述
产品简介
74HC1G32GW,125 是 Nexperia(安世)公司生产的一款高性能、低静态电流的 CMOS 逻辑器件,兼容 74HC 系列逻辑门。作为一种表面贴装型的或门(OR gate),它提供了两路输入的逻辑运算,广泛应用于现代电子电路中,尤其是在电压范围较宽的场景下。该器件的工作电压范围为 2V 到 6V,适合在大多数数字电路中使用。
主要参数
- 逻辑类型:或门(OR gate)
- 输入数:每个元件 2 输入
- 工作电压:2V ~ 6V
- 电流 - 静态(最大值):20µA
- 电流 - 输出高、低:2.6mA(在高电平和低电平时相同)
- 逻辑电平 - 低:0.5V ~ 1.8V
- 逻辑电平 - 高:1.5V ~ 4.2V
- 最大传播延迟:在 6V 和 50pF 的负载条件下,最大传播延迟为 23ns
- 工作温度范围:-40°C ~ 125°C
- 封装类型:5-TSSOP(也可提供 SC-70-5 和 SOT-353 封装)
应用领域
74HC1G32GW,125 在众多领域的电路设计中都有着广泛的应用。常见的应用场景包括:
- 消费电子:由于其低功耗和小尺寸,适合用于手机、平板电脑及其他便携设备。
- 工业控制:可以在各种工业自动化设备中作为输入控制元件,参与逻辑判断。
- 汽车电子:在汽车中,用于各种电子管理系统,提供高速的信号处理能力。
- 通信设备:在数据传输和信号处理模块中,经常能够看到该类逻辑器件的身影。
产品优势
- 低功耗:相较于传统的 TTL 逻辑门,74HC1G32GW,125 采用 CMOS 技术,静态功耗非常低,适用于对能效要求严格的应用。
- 宽广的工作电压范围:工作电压范围从 2V 到 6V,使得该器件能够在多种供电系统中灵活使用。
- 良好的性能指标:经过优化的传播延迟和输出电流能力,使得其在高速数字电路中能够表现出色。
- 高温稳定性:具备良好的工作温度范围,即使在 -40°C 到 125°C 的极端环境下亦可稳定工作,满足工业应用的需求。
封装与安装

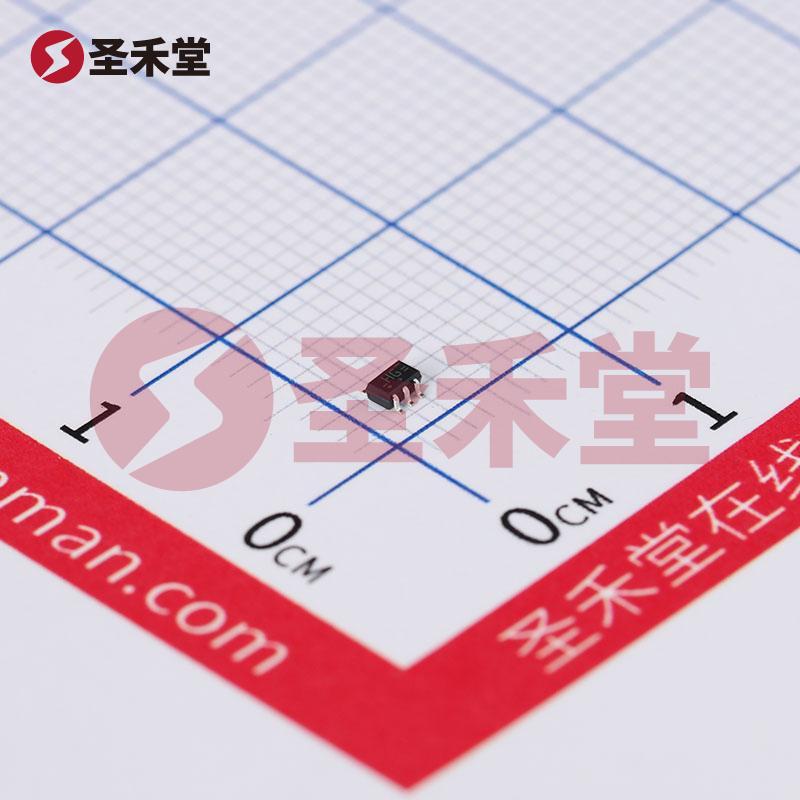

74HC1G32GW,125 采用的是 5-TSSOP 封装,体积小巧,适合进行高密度的表面贴装。同时也可在一些特殊的应用中使用 SC-70-5 和 SOT-353 封装。其表面贴装形式能够有效节省电路板空间,方便在小型化设计中提升电路的集成度。
结论
74HC1G32GW,125 是一款功能强大且灵活性极高的 CMOS 逻辑器件,凭借其优秀的性能和多样化的应用场景,成为设计工程师在进行逻辑电路设计时的重要选择。随着电子设备向小型化、高效能与多功能的发展趋势,该器件将在未来的电子设计中继续发挥重要的作用。
