型号:

2SD1766T100R

品牌:ROHM(罗姆)
封装:MPT3(SOT-89)
批次:2年内
包装:编带
重量:0.131g
其他:

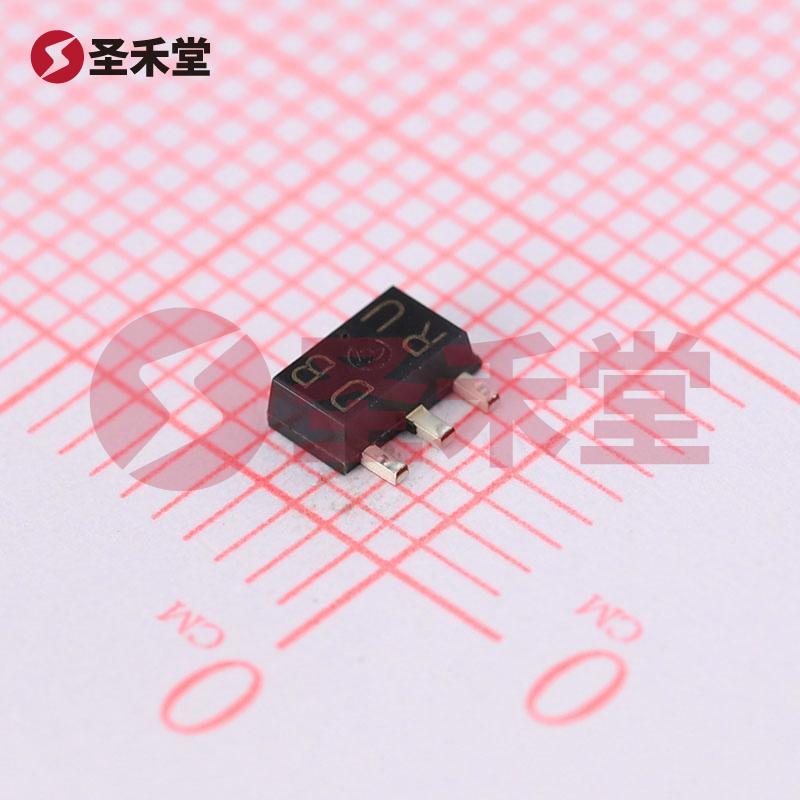

2SD1766T100R 产品实物图片
8
2SD1766T100R 一小时发货
描述:三极管(BJT) 2W 32V 2A NPN TO-243AA
库存数量
库存:
1920
(起订量: 1, 增量: 1
最小包:1000
商品单价
梯度内地(含税)
1+
0.5032
1000+
0.464
优惠券
券满50015
产品参数
属性参数值
晶体管类型NPN
集电极电流(Ic)2.5A
集射极击穿电压(Vceo)32V
功率(Pd)10W
直流电流增益(hFE@Ic,Vce)120@0.5A,3V
特征频率(fT)100MHz
集电极截止电流(Icbo)50uA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)500mV@2A,0.2A
工作温度-55℃~+150℃

产品概述:2SD1766T100R

一、基本信息

2SD1766T100R是由ROHM(罗姆)公司生产的一款高性能NPN晶体管,其主要应用于高功率放大器和开关电路等领域。该器件在表面贴装型封装(TO-243AA)中提供出色的电气性能,非常适合于要求小型化、轻量化的电子产品。

二、核心参数

  • 额定功率: 2W
  • 集电极电流 (Ic): 最大值为2A
  • 集射极击穿电压 (Vce): 最大值为32V
  • 饱和电压 (Vce(sat)): 最大值为800mV,适用于200mA至2A的范围
  • 集电极截止电流 (ICBO): 最大值仅为1µA,显示出该晶体管良好的关闭特性
  • 直流电流增益 (hFE): 在500mA和3V时,最小值为180,保证了高效率的信号放大能力
  • 频率跃迁: 达到100MHz,适合高频应用
  • 工作温度: 可在高达150°C的环境下稳定工作

三、产品特性

2SD1766T100R产品设计考虑了高温和高功率的需求,适用于模数转换器、音频放大、无线通讯等方面。NPN类型的结构使其在较高频率和功率环境下表现出良好的线性特性。该晶体管的优越性能还包括了出色的频率响应和高增益特性,使其在多种应用中能够高效执行信号放大和开关任务。

四、封装与安装

该器件采用MPT3(SOT-89)封装,使得其在电路板上占用较少的空间,这对于现代紧凑型电子设备尤为重要。表面贴装型设计也使得2SD1766T100R适合于自动化的焊接工艺,提高了生产效率和生产质量。

五、应用场景

2SD1766T100R广泛应用于多个领域,包括但不限于:

  • 音频放大器: 能够在高频和高功率条件下处理音频信号,为家庭音响或汽车音响系统提供清晰且强劲的音频放大。
  • 开关电源: 优越的开关特性使其成为开关电源设计中的理想选择,能够承受较高的电流和电压,同时保持低功耗。
  • 信号放大器: 在无线通信和数据传输设备中,2SD1766T100R能够快速响应并精确放大微弱信号,确保信号质量和稳定性。

六、结论

2SD1766T100R是一款性能优越、应用广泛的NPN晶体管,具备出色的电气特性和良好的热稳定性。其设计使其能够在高速和高功率应用场合下,提供可靠、稳定的性能,满足现代电子设备对小型化和高效能的严格要求。无论是在家用电器,还是高端通信设备中,2SD1766T100R都是一种值得信赖的选择,为设计工程师提供了灵活而强大的解决方案。
