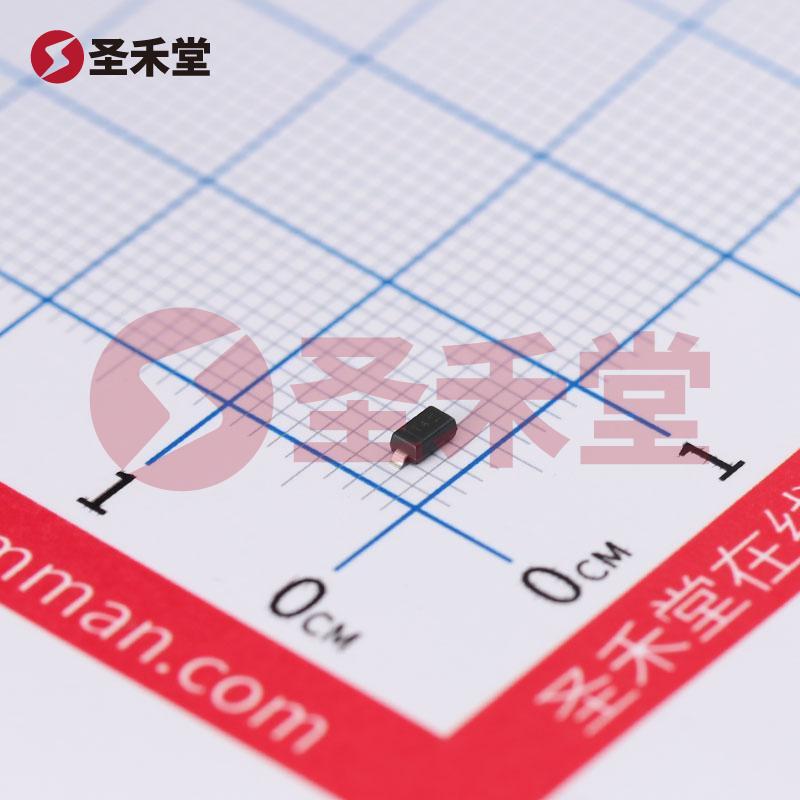

1N4148WQ-7-F

产品概述：1N4148WQ-7-F 开关二极管

概述

1N4148WQ-7-F是由美台电子（DIODES）公司生产的一款高性能开关二极管，属于表面贴装型（SMD）。该二极管以其快速恢复特性、低正向电压和出色的散热能力，广泛应用于各种电子电路中，尤其是在开关电源、信号整形、数据通信及保护电路等领域。

基本参数

• 类型：开关二极管
• 封装：SOD-123
• 安装类型：表面贴装
• 工作温度范围：-65°C ~ 150°C

电气特性

1. 正向电压 (Vf)：

   • 在150mA的工作条件下，1N4148WQ-7-F的正向电压为1.25V。这使得该二极管在高电流应用中也能保持较低的导通损耗，有助于提高电路的整体效率。

2. 平均整流电流 (Io)：

   • 该产品的直流平均整流电流为300mA，适合多种直流供电的应用需求，能够在较大的负载条件下稳定工作。

3. 最大直流反向电压 (Vr)：

   • 1N4148WQ-7-F的最大反向电压为100V，能够有效地防止过压条件下的破坏，确保可靠的工作。

4. 反向漏电流 (IR)：

   • 在75V的反向电压条件下，反向漏电流仅为1µA，显示出该二极管优良的反向电流控制能力，降低了电路的静态功耗。

5. 反向恢复时间 (trr)：

   • 反向恢复时间小于4ns，使其适用于高频开关应用，能够快速响应信号变化，减少信号失真。

6. 反向电流特性：

   • 随着反向电压的不同，反向泄漏电流在特定条件下可控制在顶点水平，大大增强了设备的稳定性。

应用场景

1. 开关电源：

   • 作为整流器和开关二极管，能够在高频率环境中确保电源转换效率，同时降低功耗。

2. 信号整形和脉冲处理：

   • 由于其快速恢复特性，该二极管可以广泛应用于信号整形电路，优化信号波形，捕捉瞬态信号变化。

3. 数据通信：

   • 在数据通信线路中，能够有效抑制反向电流和瞬态干扰，保护通信线路的稳定性。

4. 保护电路：

   • 可用于保护电路中防止过电压和瞬态冲击，以及保护其他元件不受过电流的影响。

结论

1N4148WQ-7-F开关二极管，以其优异的电气特性和广泛的应用范围，成为电子设计和电力电子领域的重要元器件。无论是在低功耗的控制电路，还是在高频的信号处理系统中，其性能都表现得非常出色。选择1N4148WQ-7-F，能够为您的产品设计带来更高的可靠性与效率，帮助您实现更优质的电子产品。
