DMC3400SDW-7

DMC3400SDW-7 产品概述

一、基本信息

DMC3400SDW-7是一款高性能的MOSFET（场效应管），由美台（DIODES）公司制造，拥有N沟道和P沟道的双通道结构。此产品采用SOT-363封装，适合表面贴装，具有极小的占板面积和良好的散热性能，尤其适合现代高密度电子设备。

二、关键规格

1. 漏源电压 (Vdss): 该MOSFET的最大漏源电压为30V，这使得它适用于低中压应用，常见于电源管理和开关电源等领域。

2. 连续漏极电流 (Id):

   • 在25°C环境下，N沟道的连续漏极电流达到650mA，而P沟道的则为450mA。这两个参数表明了该器件在不同通道下的高电流处理能力，使其在驱动负载时表现稳定可靠。

3. 栅源极阈值电压 (Vgs(th)):

   • 栅源阈值电压为1.6V（@250µA），表明该器件在较低的栅电压下就能够导通，大大降低了控制电路的功率消耗，提高了系统效率。

4. 导通电阻 (Rds(on)):

   • 在590mA和10V条件下，漏源导通电阻为400mΩ，这个较低的导通电阻减少了在MOSFET导通状态下的功率损耗，提高了整体电源效率，适合高频开关应用。

5. 功率耗散 (Pd):

   • DMC3400SDW-7具有310mW的最大功耗能力，适合需要中等功率处理的电路设计，避免因过热而导致的器件损坏。

6. 输入电容 (Ciss):

   • 在15V下，输入电容为55pF，该特性使得该器件在高频信号下表现良好，为高效开关操作提供了保障。

三、工作环境

DMC3400SDW-7的工作温度范围为-55°C至150°C，使其能够在严酷环境下稳定运行，这对于军事、航空、汽车电子等高可靠性场合尤为重要。

四、应用场景

DMC3400SDW-7广泛应用于以下领域：

• 电源管理：由于其较低的导通电阻和高电流能力，该MOSFET可用于开关电源、电池管理和直流-直流转换器中。

• 信号开关：在音频和视频应用中，利用其低的栅电压和快速开关能力，可以实现高性能的信号开关。

• LED驱动：可用于LED驱动电路，保证LED在高效能下稳定工作。

• 马达驱动：因其承载能力强，适合用于小型马达驱动电路中。

五、封装与安装

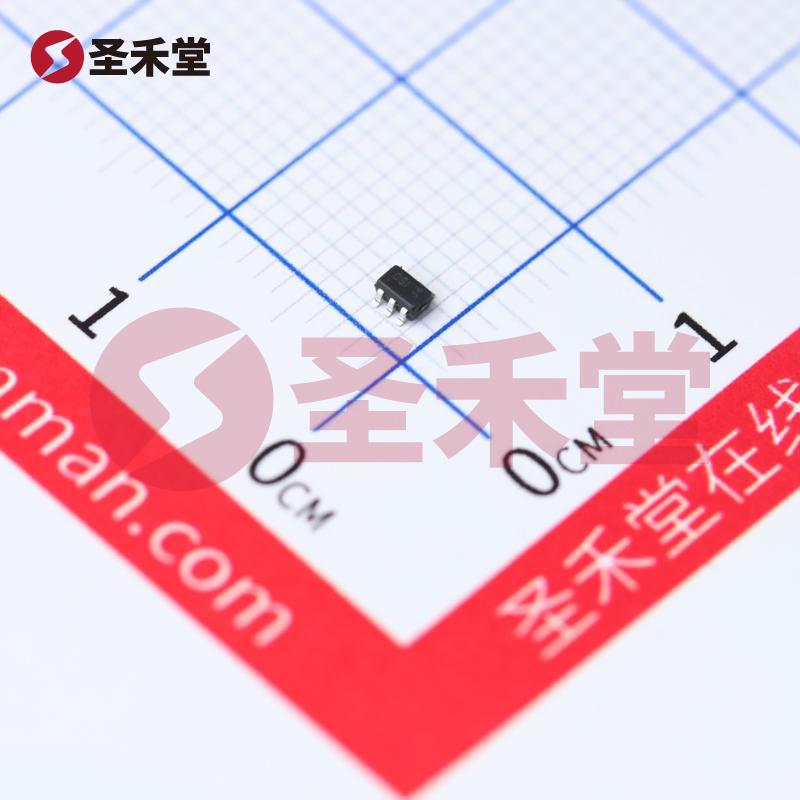

该产品采用SOT-363封装，适合表面贴装，能够轻松集成到各种印刷电路板（PCB）设计中。其小巧的体积以及较低的安装高度，使得DMC3400SDW-7适合高密度的移动设备和消费电子产品。

六、总结

DMC3400SDW-7是一款性能优越的低压MOSFET，具备较高的电流处理能力、低导通电阻和宽工作温度范围，适合多种应用。这使得其不仅能够满足节能的要求，还能在各种苛刻环境下稳定工作，是现代电子设计中不可或缺的重要器件之一。
