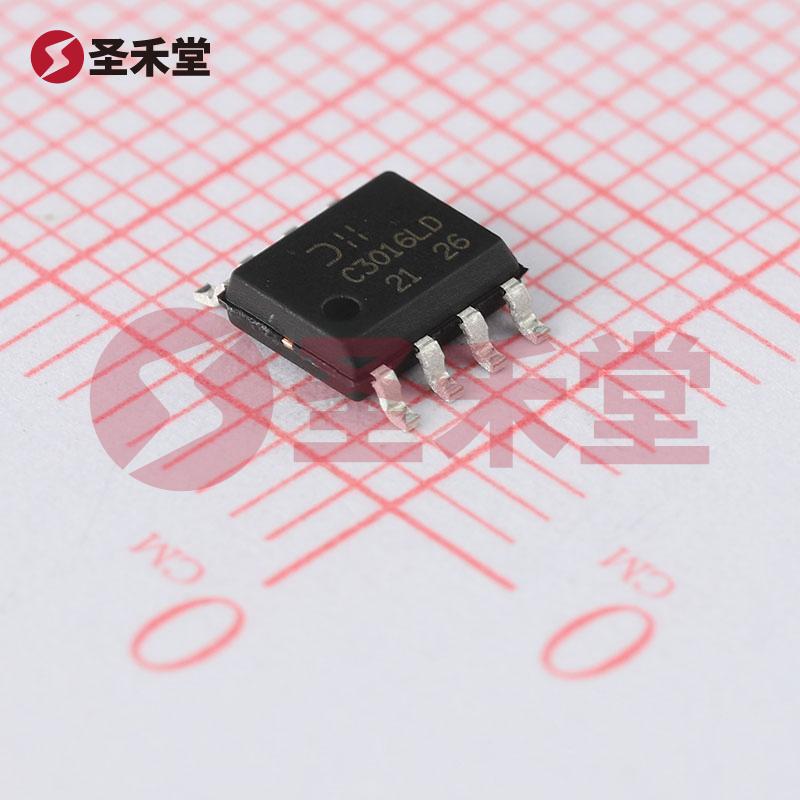

DMC3016LSD-13 产品概述
DMC3016LSD-13 是一款由美台（DIODES）公司推出的双极场效应管（MOSFET），具有广泛的应用场景。该器件集成了一个 N 沟道和一个 P 沟道的功率 MOSFET，封装为表面贴装型 SO-8，使其在尺寸紧凑的同时，能够支持相对较高的功率和电流。这些特性使 DMC3016LSD-13 特别适合于多种电子电路中的电源管理及开关应用。
主要参数
漏源电压 (Vdss): 该器件的漏源电压最大值为 30V，这使得 DMC3016LSD-13 适合于中压应用，如 DC-DC 转换器、开关电源等。
连续漏极电流 (Id): 在 25°C 的环境温度下，N 沟道的连续漏极电流可达 8.2A，而 P 沟道则为 6.2A。这一特性使得该器件在负载较重的情况下仍能够稳定工作。
栅源极阈值电压 (Vgs(th)): 在 250µA 的测试条件下，该器件的栅源极阈值电压为 2.3V，确保了它在低电压驱动情况下的可控性，适合采用逻辑电平信号驱动。
漏源导通电阻 (RDS(on)): 在 12A 和 10V 的条件下，器件的漏源导通电阻为 16mΩ，这表示在通电时的功率损耗非常小，有助于提高整体系统的能效。
最大功率耗散: DMC3016LSD-13 的最大功率耗散为 1.2W，使其在多种应用环境中表现良好，具有良好的热管理性能。
工作温度范围: 该器件可在 -55°C 至 150°C 的温度范围内正常工作，适用于极端环境下的应用。
封装与安装
DMC3016LSD-13 使用 8-SOIC 封装，封装尺寸为 0.154"（3.90mm）。其表面贴装（SMD）类型设计，便于自动化生产和紧凑型电路设计。这种小型封装不仅节省了PCB空间，也提高了散热性能。
应用领域
DMC3016LSD-13 可广泛应用于以下领域：
- 开关电源: 在开关电源中，MOSFET 的快速开关特性可以显著提高电源的转换效率，从而实现电源小型化和高效化。
- 电机驱动: 可用于电机的控制和驱动电路，尤其是在低电压小功率电机系统中。
- LED 驱动: 在 LED 照明系统中，DMC3016LSD-13 的高效能能够提升电源转换的效率，延长 LED 的使用寿命。
- DC-DC 转换器: 在升压或降压转换器中，MOSFET 的性能能够有效改善整体转换效率，提供稳定的输出。
结论
DMC3016LSD-13 的设计理念是满足现代电子应用对高性能、低功耗和小型化的要求。凭借其优异的电气特性和广泛的工作范围，该器件在各种应用中都能提供可靠的性能。因此，对于需要集成高效、大电流开关和管理功能的设计师来说，DMC3016LSD-13 是一个理想的选择。
