DG2018DN-T1-E4 产品概述
产品概述

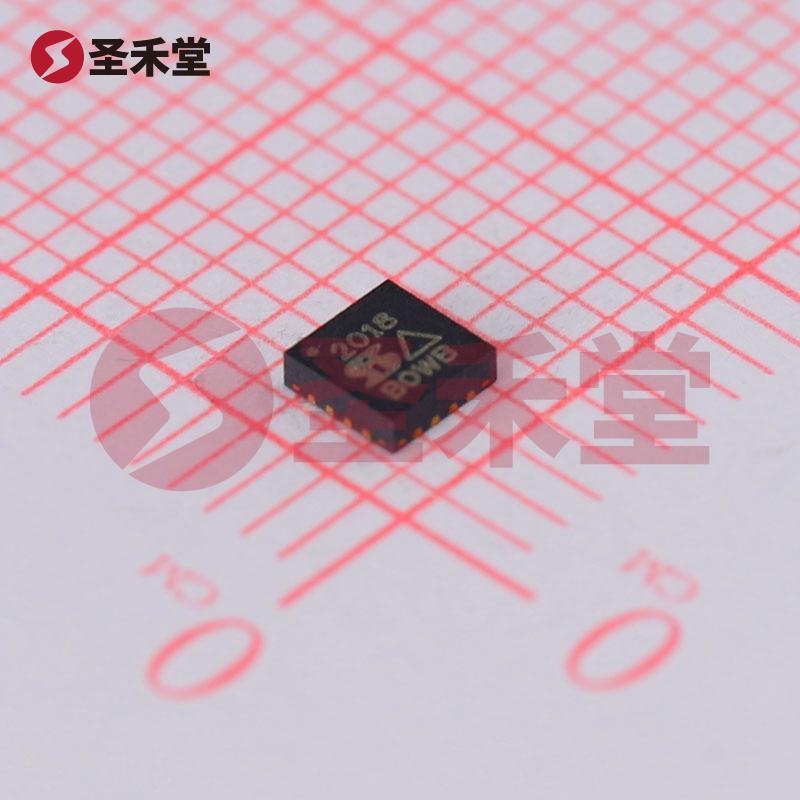

DG2018DN-T1-E4是VISHAY（威世）公司推出的一款高性能双极性开关产品，集成了多路复用器和解复用器功能。这款元器件采用16-VFQFN封装（裸露焊盘），具有紧凑的尺寸和优良的电气性能，特别适合用于信号切换、电路选择和数据路由等应用场合。
主要特性
开关电路: 该元件内置双极DPDT（双刀双掷）开关电路，总共提供2路电路，能够有效地实现多路信号的切换与管理。
导通电阻: 最大导通电阻为8Ω（R_ON），保证了信号的高传输效率。在低电阻的条件下，信号损耗最小化，适用于对传输质量有严格要求的应用场合。
通道至通道匹配: 具备600mΩ的通道至通道匹配（ΔRon），确保了不同通道间的电气一致性，减少了信号间的干扰和失真。
带宽与频率特性: 产品的-3dB带宽高达180MHz，可以处理高频信号，非常适合用于现代高速数字电路以及RF应用。
快速开关时间: 最大开关时间（Ton和Toff）可达48ns和33ns，表明其具有高效的信号切换能力，适合快速响应的电子设备。
极低漏电流: 最大漏电流（IS(off)）为1nA，显示其在静态情况下的极低功耗特性，有助于延长电池供电设备的使用寿命。
环境适应性: 支持-40°C至85°C的工作温度范围，具有良好的温度稳定性，可在各种恶劣环境下稳定工作。此外，MSL等级为1，意味着其在生产和储存过程中具有较高的可靠性和稳定性。
电荷注入和沟道电容: 额定电荷注入为-2.46pC，而沟道电容（CS(off)，CD(off)）则为7.5pF，说明在开关切换过程中对外部电路的影响极小，适用于敏感信号处理。
安装类型: 采用表面贴装型设计，便于集成到现代PCB设计中，减少了空间占用并提升了整体电路的紧凑性。
串扰特性: 在1MHz频率下，串扰可达到-72dB，确保了不同通道之间的良好隔离，进一步提升了信号完整性。
应用领域
DG2018DN-T1-E4主要应用于以下领域：
- 消费电子: 例如手机、平板电脑和智能家居设备中，用于各种信号的切换和控制。
- 通信设备: 在无线基站和网络设备中实现多路信号的传输与处理。
- 测量与仪器: 在高精度测量仪器中提供信号切换功能，尤其是需要低噪声和高线性的应用。
- 自动化设备: 适用于工业控制、机器人以及其他自动化设备中，进行信号的快速切换和控制。
结语
总之，DG2018DN-T1-E4是VISHAY（威世）推出的一款优秀的开关器件，凭借其低功耗、高带宽、快速响应和优良的可靠性，在多个应用领域中展现出广泛的适用性。其出色的电气性能和环境适应性使得该产品成为现代电子产品设计中不可或缺的关键元件。
