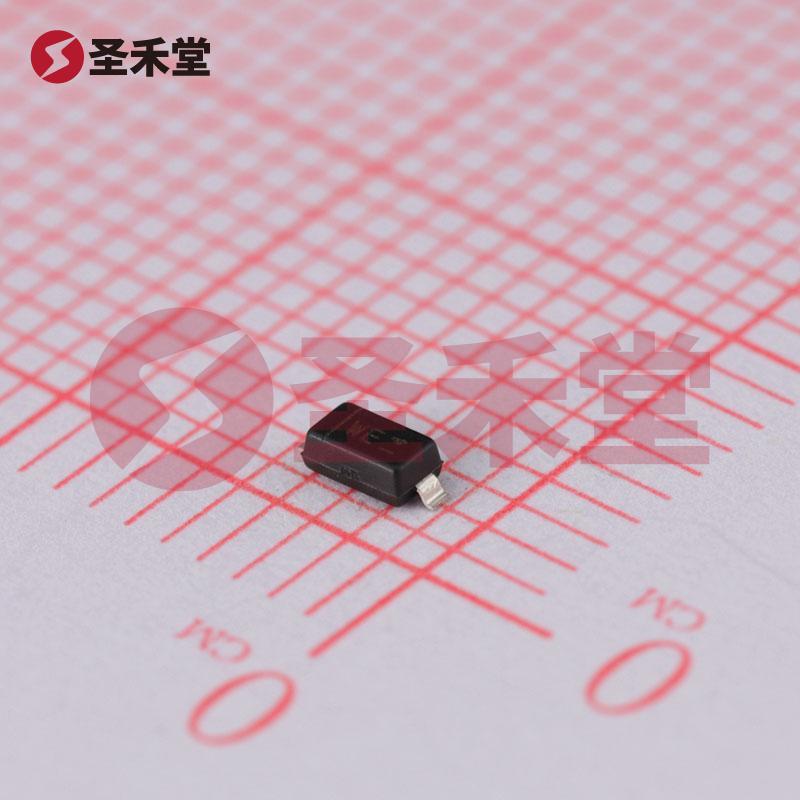

BZT52C9V1-7-F

BZT52C9V1-7-F 产品概述

产品简介

BZT52C9V1-7-F是一款由DIODES（美台）生产的表面贴装型稳压二极管，具有典型稳压值9.1V，适用于多种电子产品中的电压稳压和过压保护。它的设计满足高效能和可靠性的需求，广泛应用于消费电子、工业设备和通信系统等领域。

主要参数

该型号的稳压二极管具有以下关键参数：

• 稳压值 (Vz):典型值为9.1V，适用于需要稳定电压的电路。
• 反向漏电流:在6V时，反向漏电流为500nA，显示出其良好的电流控制能力。
• 最大功率:可承受500mW的功率，能满足多种应用的需求。
• 工作温度范围:从-65°C到150°C，适应恶劣环境中的操作。
• 封装类型:采用SOD-123封装，提供了紧凑的尺寸，便于自动化贴装和散热。

典型应用

BZT52C9V1-7-F主要用于以下几个领域：

1. 电流限制与电压调节: 在电源管理和电流调节电路中，能够有效提供9.1V的稳定输出，保障下游电路工作稳定。
2. 过压保护: 作为过压保护设备，能够在电路出现异常电压时迅速反应，防止系统损坏，提高了设备的可靠性。
3. RF应用: 在射频（RF）电路中，BZT52C9V1-7-F也能有效地抑制过多的噪声，提高信号的清晰度。

性能特征

• 低反向泄漏电流: 500nA @ 6V的反向漏电流特性为电路提供了额外的保护，逻辑电平状态下不会导致显著的能量损耗。
• 良好的阻抗特性: 最大阻抗为15Ω，确保在稳压状态下的低输出变化，适用于高精度稳压要求的场合。
• 正向电压: 正向电压为900mV @ 10mA，显示其优良的导通特性，适合用于低功耗的电路设计。

封装与安装

BZT52C9V1-7-F采用SOD-123封装，尺寸小巧，适合现代电路的小型化需求。该封装的设计使其易于自动化贴装，兼容各种表面贴装设备，降低了生产成本，同时提高了生产效率。

设计注意事项

在考虑使用BZT52C9V1-7-F进行设计时，需要注意以下几点：

• 确保工作在推荐的电流和功率范围内: 虽然其最大功率为500mW，但实际应用中要考虑散热情况，避免温度过高。
• 选择合适的PCB设计: 由于其对工作温度和电流变化敏感，合理的PCB布局和良好的地面设计是必要的，以确保最佳性能。
• 参考电路设计: 在设计时，建议查看典型应用电路，借鉴经验能加快研发进程。

总结

BZT52C9V1-7-F稳压二极管凭借其出色的性能和可靠性，成为现代电子产品设计中的重要元器件。无论是在电压稳压、过压保护，还是在小型化设计中，它都能满足用户的各种需求。随着技术的发展，BZT52C9V1-7-F将继续在不断更新的电子设备中扮演关键角色，为更广泛的应用场景提供支持。
