BCX55TA

BCX55TA 产品概述

产品基本信息

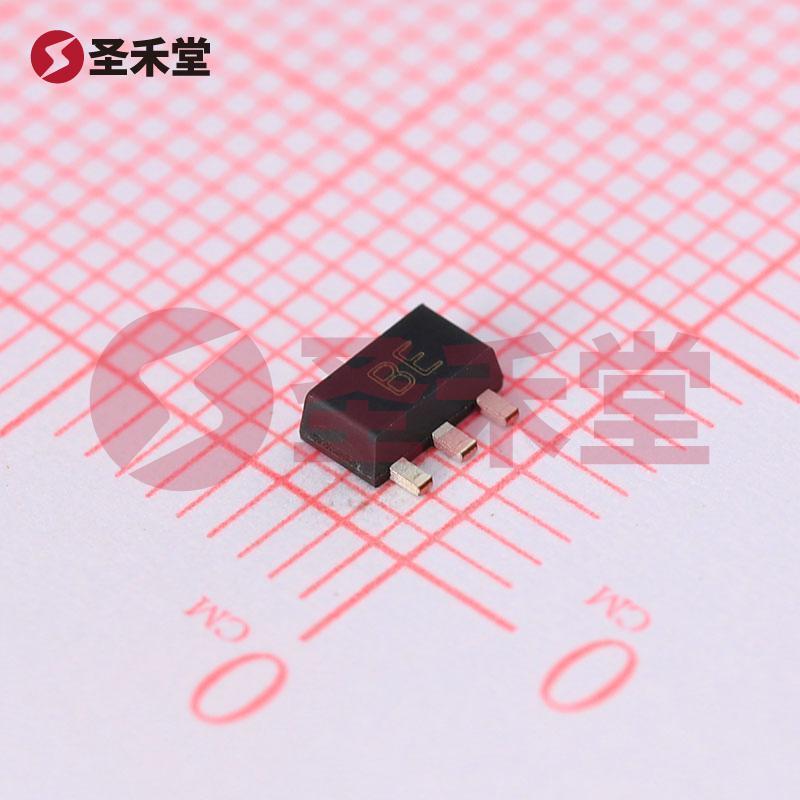

BCX55TA是一款由美台半导体（DIODES）制造的高性能NPN型晶体管，采用表面贴装(SMD)封装，具有SOT-89的紧凑外形，非常适合各种电子应用。这款晶体管的主要特点包括其强大的电流处理能力、高达1A的集电极电流和60V的集射极击穿电压，使其在多个领域中都能发挥出色的性能。

主要规格

1. 安装类型: BCX55TA采用表面贴装型(SMD)设计，适合现代电子设备的轻量化和小型化要求。

2. 电流与电压特性:

   • 最大集电极电流 (Ic): 1A，显示出其在高功耗应用中的能力。
   • 集射极击穿电压 (Vce): 60V，使得它能够适应较高的电压工作环境。
   • 集电极截止电流 (ICBO): 最大值为100nA，表明其优良的关断特性，适合低功耗设计。

3. 功率处理能力: 最大功率为1W，支持其在高负载条件下的可靠运行。

4. 工作温度范围: 能够在-65°C至150°C的广泛温度范围内工作，适用于严苛的环境条件，包括汽车、工业和消费电子产品。

5. 频率特性: BCX55TA的跃迁频率为150MHz，能够支持高频信号的放大，适用于射频和高频应用。

6. 饱和压降: 在不同的集电极电流(Ic)如50mA和500mA下，其集射极饱和压降（Vce(sat)）最大值为500mV，显示出其良好的转换效率和低功耗特性。

7. 直流电流增益 (hFE): 在2V的偏置条件下，150mA时最小hFE为40，表明良好的增益特性，适用于信号放大和开关应用。

应用场合

凭借其卓越的性能和特性，BCX55TA广泛应用于以下场合：

1. 信号放大: 由于其良好的增益特性，BCX55TA可以用作音频和视频信号放大电路，提升信号强度。

2. 开关电路: 该晶体管的高电流处理能力使其成为开关电源和电机控制等高负载开关应用的理想选择。

3. 射频应用: BCX55TA适合用于RF放大器，能够处理高频信号，适用于无线通信、移动设备及其他高频设备。

4. 汽车电子: 由于其宽广的温度适应范围和高电压耐受能力，它非常适合在汽车电子设备中使用，比如车载音频、传感器和控制单元。

总结

BCX55TA是一款高性能的NPN型晶体管，具备1W功率、60V电压和1A电流的优异能力，适应恶劣环境，广泛应用于信号放大、开关电路及多种电子设备中。其表面贴装设计可有效满足现代电子产品对小型化和高效能的要求。对设计工程师来说，BCX55TA无疑是提升电路性能、增强产品竞争力的理想选择。
