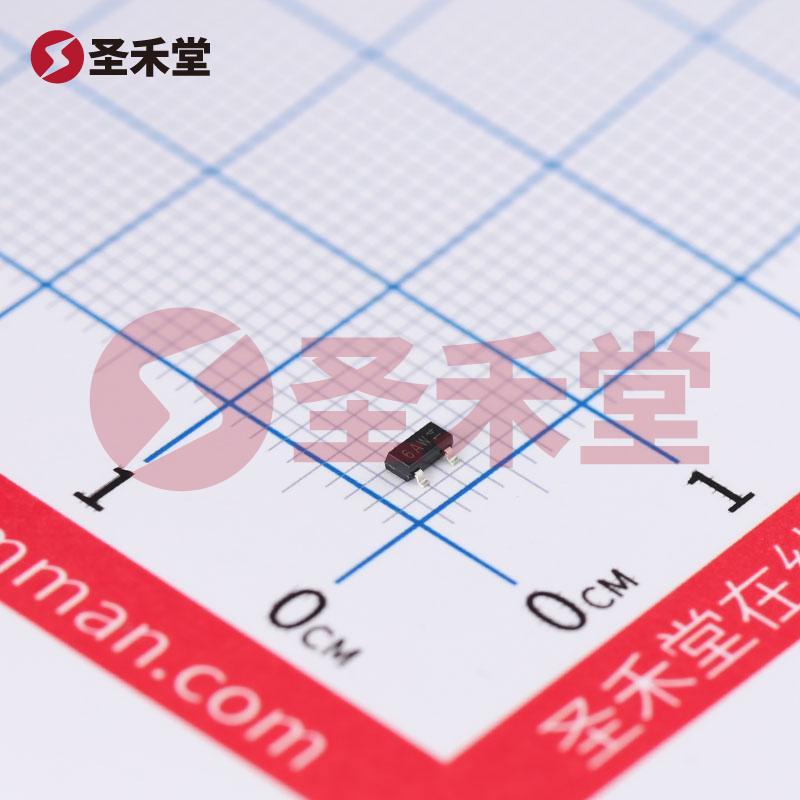

产品概述: BC817-16,215
一、基本信息
BC817-16,215 是一款由安世(Nexperia)公司生产的NPN型晶体管，具有优良的性能和广泛的应用前景。该晶体管在电子电路中扮演着关键角色，广泛用于信号放大和开关电路中。凭借其小巧的封装、优秀的热性能及电气特性，BC817-16,215 适用于各种工业、消费及汽车电子领域。
二、主要参数
额定功率: BC817-16,215 的额定功率为250mW，意味着该器件在正常工作条件下，可以安全地 dissipate (散发) 250毫瓦的功耗。这一点使其对小功率信号放大和开关应用尤其适用。
集电极电流 (Ic): 最大集电极电流 (Ic) 为500mA，使得该晶体管能支持相对较高的负载电流。这为驱动小型电机、继电器及LED等负载提供了支持。
集射极击穿电压 (Vce): 最大集射极击穿电压为45V，提供了良好的电压裕量。这使得BC817-16,215能够在多个应用环境中有效运作，甚至在一定电压尖峰情况下也能保护电路组件。
饱和压降: 在最大Ic（500mA）时，Vce饱和压降为700mV，意味着在驱动负载时，晶体管的能量损耗相对较小。
截止电流: 在工作情况下，集电极截止电流（ICBO）的最大值为100nA。这保证了晶体管在切断状态下的漏电流非常小，从而提高了电路的效率。
DC电流增益 (hFE): 该晶体管在Ic为100mA和Vce为1V时，最小DC电流增益（hFE）为100。这一特性确保了其在信号放大应用中的高效性。
频率特性: BC817-16,215 的跃迁频率为100MHz，适用于高频信号应用，使其在RF（射频）应用中具有潜在的使用价值。
工作温度范围: 工作温度可达150°C（TJ），提供了良好的热稳定性，适用于高温环境中的使用。
封装: 采用TO-236AB（SOT-23）封装，极小的体积使其适合于空间受限的电路板设计。
三、应用场景
BC817-16,215 凭借其出色的参数，广泛适用于多种应用场合，包括但不限于：
- 信号放大器: 在音频和射频电路中用作小信号放大器，提高信号电平。
- 开关电路: 在开关电路中作为开关元件，控制电源开关和负载驱动。
- 功率管理: 常用于低功率电源管理，提供高效的电源转换。
- 传感器接口: 用于将传感器信号转化为可处理的电信号。
- 汽车电子: 在车辆的控制电路中，用于驱动仪表盘的LED指示灯及其他小型负载。
四、总结
BC817-16,215 是一款高效能的NPN型晶体管，结合其小型封装、高集电极电流、高电压耐受和优秀的增益特性，适合于多种电子应用。无论是在商业产品、工业设备还是复杂的消费电子产品中，BC817-16,215均能提供可靠的性能和出色的稳定性，是工程师们进行电路设计时的理想选择。选用Nexperia 的BC817-16,215，将为您的设计添上可靠性与效率的双重保证。
