产品概述：BAV102/BAV115 开关二极管
一、产品简介
BAV102 和 BAV115 是由 Nexperia（安世）生产的高性能开关二极管，专为各种电子应用设计。它们在多个重要参数上表现出色，适合用作整流器、开关和信号处理等多种场合。这些二极管被广泛用于小信号整流和开关应用中，在高频和高温环境中尤其可靠。
二、主要规格
反向恢复时间 (trr): BAV102 和 BAV115 的反向恢复时间为 50 ns，使其在快速开关应用中表现优异。这一特性使得二极管可以在高频环境下有效工作，减少开关损耗，提高电路的效率。
直流反向耐压 (Vr): 这两款二极管的最大直流反向耐压为 150V，为电路提供了良好的保护。它们适合于需要高电压阻挡的应用场景，确保电路的可靠性。
平均整流电流 (Io): 额定的平均整流电流为 250mA，满足多种负载条件下的使用需求。该电流的能力也使其成为小型电源和低功耗电路的理想选择。
正向压降 (Vf): 在 200mA 的情况下，BAV102 和 BAV115 的正向压降约为 1.25V，这一合理的正向压降可以帮助在电源效率和温升方面取得平衡。
反向泄漏电流: 在最大反向电压下，仅为 100nA，这显示出其在工作状态下的优良封装和材料特性，能有效降低不必要的能量损耗。
电容特性: 在 0V，1MHz 时，其容抗为 5pF，表明在高频应用中，器件的寄生效应较小，从而保证信号完整性。

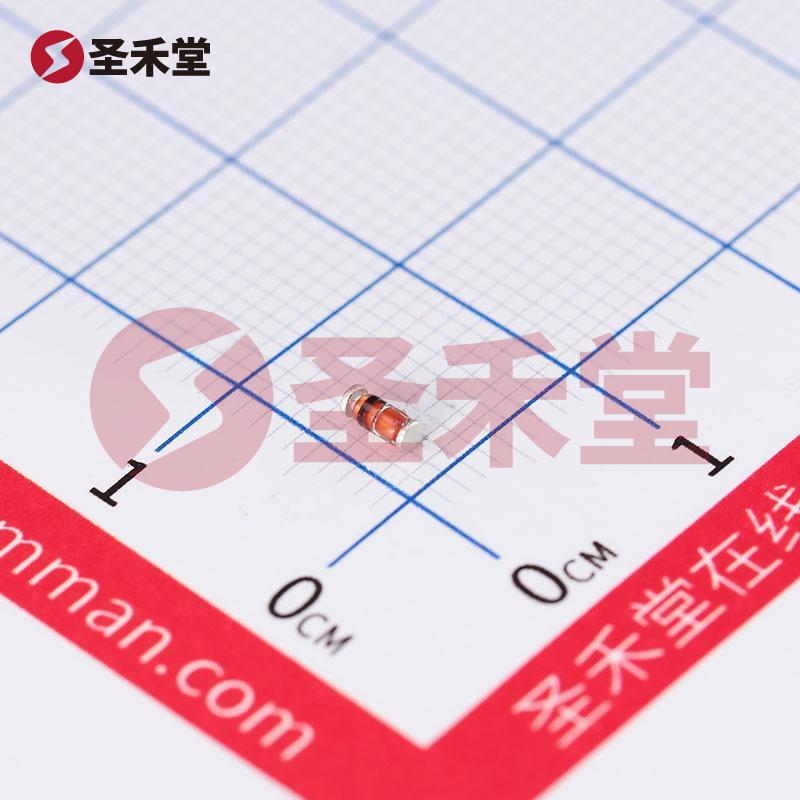

封装与安装: BAV102 和 BAV115 采用小型表面贴装型封装，符合 DO-213AC、MINI-MELF 等标准，方便自动化生产和焊接。其小巧的尺寸有助于节省电路板空间，提升机械设计的灵活性。
工作温度: 该系列产品的最大结温可达 175°C，允许在恶劣环境条件下稳定工作，尤其是对热管理要求高的应用来说，这一特性尤为重要。
三、应用场景
BAV102 和 BAV115 的多重性能特征使其在众多应用中表现出色。这包括但不限于：
开关电源: 在开关电路中，利用其快速的反向恢复特性，有助于提高开关效率，降低损耗。
整流应用: 适用于小信号整流器和电流交换电路，尤其是在低功耗设备中。
信号处理: 适合用于转换器和放大器电路中，这些电路对高频性能要求较高。
保护电路: 由于其高耐压和低泄漏特性，这些二极管可以作为过压保护或反向极性保护设备。
四、总结
BAV102 和 BAV115 是基于 Nexperia 的严格工艺标准和高质量材料制成的开关二极管。凭借其优越的电气性能、小型化封装和高温承受能力，这款二极管为现代电子产品提供了高效、可靠的解决方案，适合广泛的应用领域。选择 BAV102 和 BAV115 将为您的电路设计提供值得信赖的支持。无论是在高速开关、整流还是信号控制中，这款二极管都能为您的设计提供优异的性能。
