描述：肖特基二极管 1对串联式 800mV@100mA 30V 200mA SOT-23
库存数量
库存：
118900
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.453
200+
0.151
1500+
0.0945
3000+
0.075
产品参数
属性参数值
直流反向耐压（Vr）30V
平均整流电流（Io）200mA
正向压降（Vf）800mV @ 100mA
二极管配置1 对串联
二极管类型肖特基
电压 - DC 反向 (Vr)（最大值）30V
电流 - 平均整流 (Io)（每二极管）200mA（DC）
不同 If 时电压 - 正向 (Vf)800mV @ 100mA
速度小信号 =< 200mA（Io），任意速度
反向恢复时间 (trr)5ns
不同 Vr 时电流 - 反向泄漏2µA @ 25V
工作温度 - 结-65°C ~ 150°C
安装类型表面贴装型
封装/外壳TO-236-3，SC-59，SOT-23-3
供应商器件封装SOT-23-3

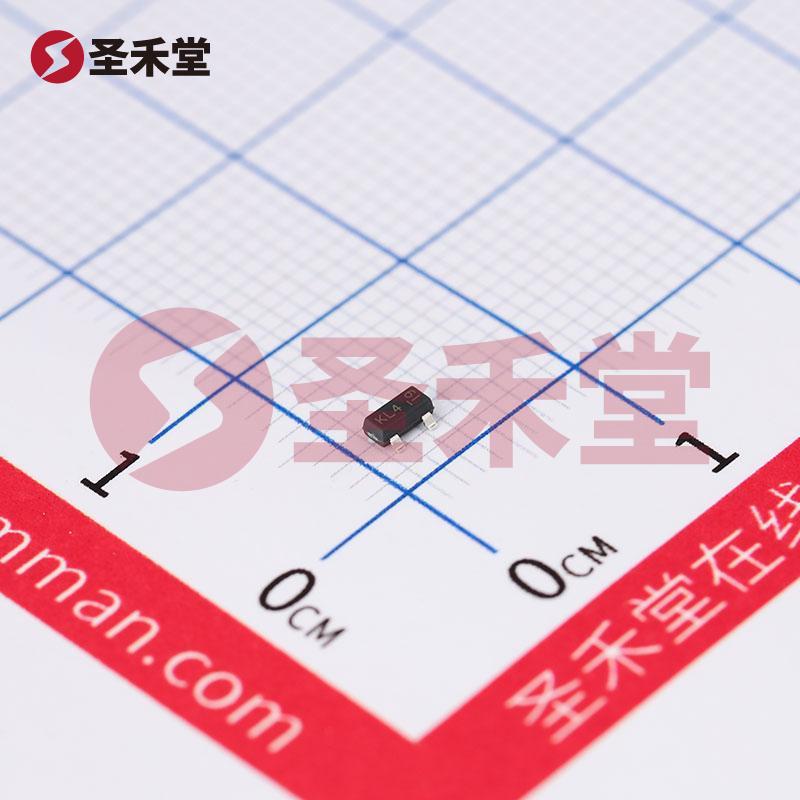

产品概述：BAT54S-7-F 肖特基二极管
一、简介
BAT54S-7-F 是一款由 DIODES（美台）公司生产的高性能肖特基二极管，采用 SOT-23 封装，具有良好的电气特性和可靠的热性能，广泛应用于电源管理、开关电源、和低电压系统等领域。该二极管能够高效地整流并支持较高的工作温度范围，使其在各种苛刻环境下保持优良的性能表现。
二、主要参数
电压和电流特性：
- 该二极管的直流反向耐压（Vr）最高可达 30V，而平均整流电流（Io）可达到 200mA。这使得 BAT54S-7-F 可以有效应用于多个电路设计，尤其是在需要抗压能力和电流承受能力的场合。
正向压降：
- 在 100mA 的工作电流下，正向压降（Vf）为 800mV，这一性能指标保证了在实际应用中的高效能和较低的功耗，降低了能量损耗，适用于低电压和低功率的场合。
速度特性：
- 该二极管在小信号情况下支持最大 200mA 的工作电流，具备快速响应能力，反向恢复时间（trr）仅为 5ns，高速特性使其特别适用于开关频率较高的应用，如开关电源和逆变器等。
反向泄漏电流：
- 在 25V 的反向电压下，二极管的反向泄漏电流仅为 2μA，显示出其良好的反向性能，适合需要严格控制漏电的应用。
工作温度范围：
- 此款二极管的结温工作范围为 -65°C 到 150°C，使其在极端温度环境下依然保持稳定的工作性能，满足各种工业和消费类产品的需求。
三、封装与安装
BAT54S-7-F 采用 SOT-23 封装方式，尺寸小巧、便于面贴装，这使得其更容易集成入高密度电路板 (PCB) 中。该封装形式不仅节约了板空间，还有助于散热，有利于提升整体电路的性能。
四、应用场景
BAT54S-7-F 适用于多种电子应用，具体包括但不限于：
电源管理：
- 应用于电池充电器、电源适配器和其他电源管理平台。
开关电源：
- 由于其快速响应和低反向恢复时间，非常适合于开关电源电路和高频转换器。
功率调节：
- 在电流和电压调节的环节，支持高效整流，保障设备的稳定性。
信号调节：
- 在信号传输和调节电路中可以有效抑制反向电流，提高信号完整性。
五、总结
BAT54S-7-F 是一款性能突出、功能丰富的肖特基二极管，具备良好的电气特性及工作温度范围，适合于各种电源和信号处理应用。随着电子产品的不断升级，以及对电源效率和稳定性的越来越高的要求，BAT54S-7-F 将会是一款理想的选择。同时，许多设计工程师和产品开发人员将因其可靠性和优秀的电气参数而选择BAT54S-7-F 加入到他们的设计中，以满足现代技术的需求和市场的挑战。
