型号:

BAT54LPS-7

品牌:DIODES(美台)
封装:X2-DFN1006-2
批次:2年内
包装:编带
重量:0.028g
其他:

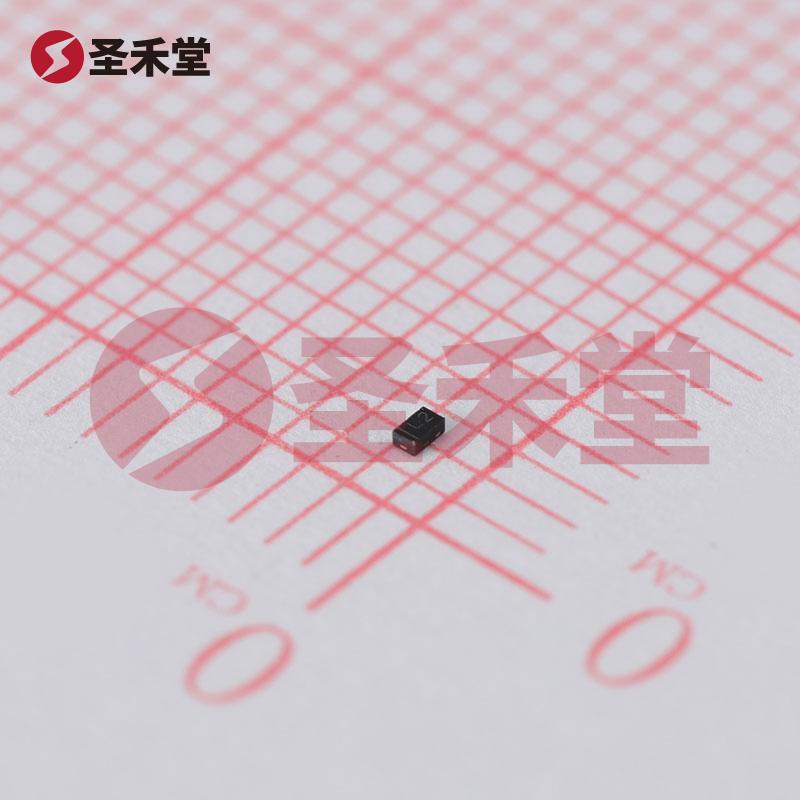

BAT54LPS-7 产品实物图片
BAT54LPS-7 一小时发货
描述:肖特基二极管 650mV@100mA 30V 2uA@25V 200mA X2-DFN1006-2
库存数量
库存:
2085
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
0.316
3000+
0.28
产品参数
属性参数值
正向压降(Vf)650mV@100mA
直流反向耐压(Vr)30V
整流电流200mA
反向电流(Ir)2uA@25V

BAT54LPS-7 产品概述

1. 产品简介

BAT54LPS-7 是一款高性能的肖特基二极管,由美台(DIODES)公司生产,广泛应用于各种电子设备中。该元件具备低正向压降、小信号整流以及快速开关特性,使其在高频和低电压的应用场合中表现出色。BAT54LPS-7 的封装为 X2-DFN1006-2(0402 公制),适合表面贴装,便于实现高密度的电路设计。

2. 主要参数

  • 直流反向耐压(Vr): 30V
  • 平均整流电流(Io): 200mA
  • 正向压降(Vf): 650mV @ 100mA
  • 反向泄漏电流: 2μA @ 25V
  • 反向恢复时间(trr): 5ns
  • 电容: 10pF @ 1V,1MHz
  • 工作温度范围: -65°C ~ 125°C
  • 安装类型: 表面贴装型

3. 应用领域

BAT54LPS-7 适用于多个领域,尤其是在数字电路、信号整流和电源管理方面。具体应用包括:

  • 开关电源: 利用其低正向压降和高效率特性,可以有效减少电能损失。
  • RF 应用: 优异的高频特性使得 BAT54LPS-7 可以用于射频前端的整流和保护电路中。
  • 电池管理系统: 在电池充放电环节中,快速的开关速度和低反向泄漏特性降低了功耗和热量,提高系统效率。
  • 保护电路: 用于防止逆向电流和过电压情况,对敏感元器件进行保护。

4. 性能优势

BAT54LPS-7 拥有以下几个显著的技术优势:

  • 低正向压降: 肖特基二极管的设计使其在常用工作点下展现出极低的正向压降,仅为650mV @ 100mA,大幅提升电路的能效。
  • 快速响应: 反向恢复时间为5ns,使得该元件在高频应用中可以快速开启与关闭,降低开关损耗。
  • 小反向泄漏电流: 在工作电压为25V时,反向泄漏电流仅为2μA,适合于低功耗设备和长时间工作的应用环境。
  • 宽工作温度范围: 设备能够在-65°C到125°C的广泛温度范围内稳定工作,适合于各种恶劣环境下使用。

5. 封装与安装

BAT54LPS-7 的 X2-DFN1006-2 封装形式为0402公制,具有极小的尺寸和良好的散热性能。表面贴装设计简化了PCB板的布局,提高了生产效率,并适应自动化组装的需求。

6. 结论

BAT54LPS-7是一款高性能、高效率的肖特基二极管,凭借其卓越的电气特性和适应广泛应用场景的能力,成为现代电子设计不可或缺的元件之一。无论是在电源管理、无线通信还是电池保护等领域,BAT54LPS-7均能够提供可靠的性能和出色的效率,是各类电子设备中理想的选择。随着科技不断进步,对于高效、可靠和小型化电子元件的需求日益增加,BAT54LPS-7将继续在行业的发展中占据重要地位。
