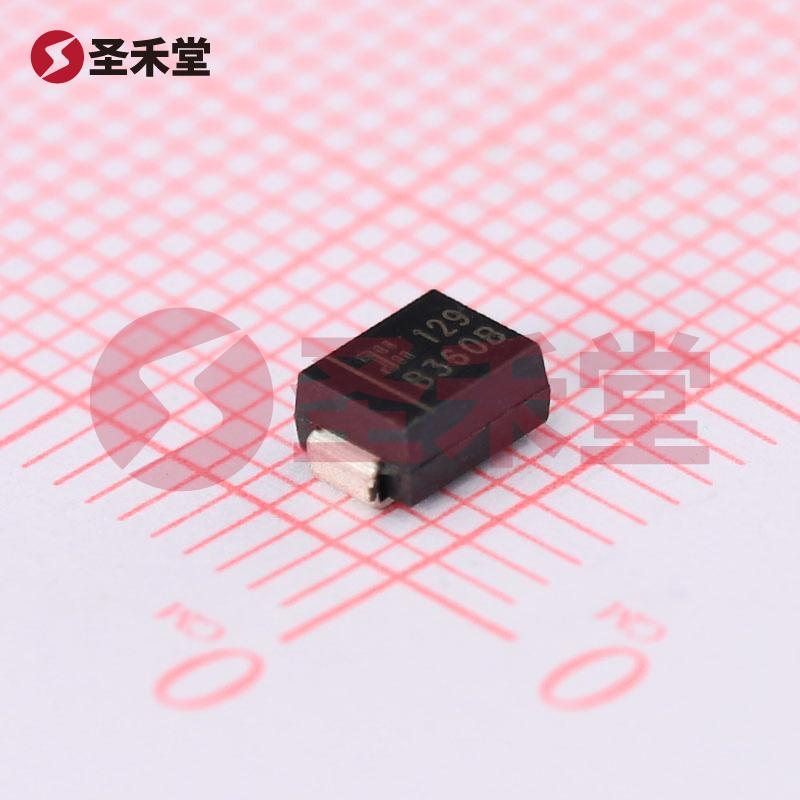

产品概述：B360B-13-F 肖特基二极管
B360B-13-F 是一款由美台（DIODES）公司生产的高性能肖特基二极管，专为需要高效率和低正向压降的应用而设计。该元器件结合了卓越的电气性能与良好的散热特性，广泛适用于电源整流、保护电路和逆变器等多种应用场景。
主要参数与特性
直流反向耐压（Vr）：B360B-13-F 的最大直流反向耐压为 60V。这意味着该二极管可以在多种工作环境中稳定运行，抵御高压冲击，常见于电源模块和电机驱动器中。
平均整流电流（Io）：其平均整流电流达 3A，能够满足中等功率应用的需求。同时，这一电流值确保在高负载工作时二极管能够稳定作业而不出现过热或损坏的风险。
正向压降（Vf）：在 3A 的额定整流电流下，B360B-13-F 的正向压降为 700mV。这一较低的正向压降使其在小信号处理时具有更高的效率，从而减少能量损耗，提升整个电路的性能。
速度与恢复特性：该器件具有快速恢复特性，其恢复时间少于 500ns。快速恢复特性使得 B360B-13-F 能够有效用于高频开关电源和其他高速信号处理电路中，减少信号失真。
反向泄漏电流：在 60V 时，反向泄漏电流仅为 500µA，这一特性表现出优良的绝缘性能和可靠性，对防止电路中不必要的电流流动至关重要。
电容特性：在 4V 和 1MHz 条件下，B360B-13-F 的输入电容为 200pF，表明其适合于高频应用，能够有效降低电路的干扰和噪声。
类型与封装
B360B-13-F 属于肖特基二极管类型，这种二极管由于其金属-半导体的结构，具备较低的正向压降和更快的开关速度。采用的 DO-214AA (SMB) 表面贴装型封装设计，使得该二极管在现代电子产品中更易于安装，尤其是在要求空间紧凑和高集成度的应用中。
工作温度范围
该二极管的工作结温范围为 -55°C 到 150°C，确保其可以在极端温度条件下稳定运行，适用于汽车、工业控制和消费电子等多种领域，特别是在高温环境下依然保持良好的性能表现。
应用领域
由于其优异的电气性能，B360B-13-F 广泛应用于：
- 开关电源和AC-DC转换器
- 逆变器和提升转换器
- 高频整流与保护电路
- LED驱动器
- 电动车辆的充电系统
总结
B360B-13-F 作为一款高性能肖特基二极管，凭借其低正向压降、高耐压及优良的开关特性，提供了卓越的电子解决方案，适合于各类要求高效率和高可靠性的电子产品。无论是在电源转换、能量管理还是信号处理领域，B360B-13-F 都能助力设计工程师创造出更高效、更稳定的电子设备。正因如此，B360B-13-F 将是您的电子设计中值得信赖的重要元器件。
